dubbele schakelaar

[Bertus †]

Je Moet ze allebei gebruiken, wil je apart schakelen.


Als ik het e.e.a. schakel zoals Greenbee heeft uitgetekend werkt alles na behoren
Dus TL 1 en 2 kunnen dan onafhankelijk geschakeld worden ??

Heb ik nog nooit geprobeerd.

Dus aan jou, probeer het.

1 trafo is voor 2 x, 58 watt.dus dubbele bak. wil jij dus niet.



[kimielco]

Bertus

A.s. donderdag heb ik vakantie en ga alles schakelen zoals Greenbee heeft uitgetekend.



[Bertus †]

Okee.



[greenbee]



[greenbee]

en?



[kimielco]

Ik ben even wezen stoeien maar heb nog wel even enkele vragen:

Greenbee je zet in je schema ...trafo, zwart op 2

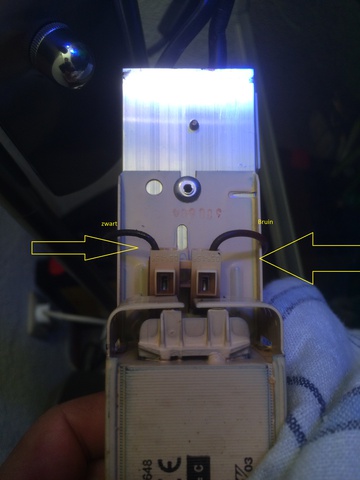

Nu heb ik 2 zwarte kabels van uit de trafo namelijk:

aan de achterzijde heb ik ook een zwarte

Moet ik nu beide in A 2 aansluiten

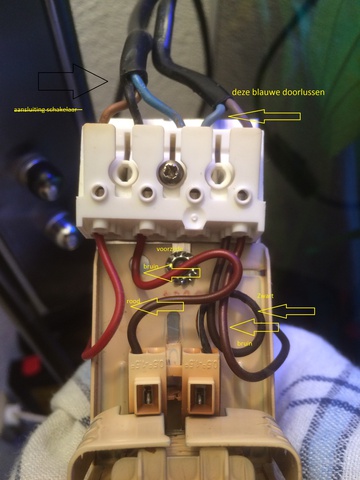

Blauw doorlussen naar de lampen maar welke blauw moet ik doorlussen.
deze:

En hoe moet ik hem doorlussen!



[greenbee]

de schakelaar ertussen uit en die bedrading gebruiken, alles bij je trafo laten zitten
ik heb het over zwarte draad, niet over zwarte kabels



[kimielco]

Greenbee bedankt voor de info

Ik heb alles nu terug geplaatst alleen het vreemde is dat mijn witte TL het niet doet
Dus ik wil eerst proberen dit in orde te krijgen.



[Bertus †]

Zet op A4 papier ,wat je gedaan hebt.

Dan zie je zelf ook sneller een fout.



[kimielco]

Bertus bedankt voor de info.

Je heb gelijk om alles op papier te zetten. Ik heb nu de foto's gebruikt om te kijken wat ik fout heb gedaan.
Voor zover ik het kan beoordelen heb ik geen fout gemaakt maar de witte TL brand niet dus waarschijnlijk doe ik toch iets niet goed.



[Bertus †]

Zal je en draad missen, of verkeerd aan gesloten.



[kimielco]

Wat heb ik gedaan.

de aansluiting van de kabel naar het stopcontact losgemaakt en aangesloten op de paladin

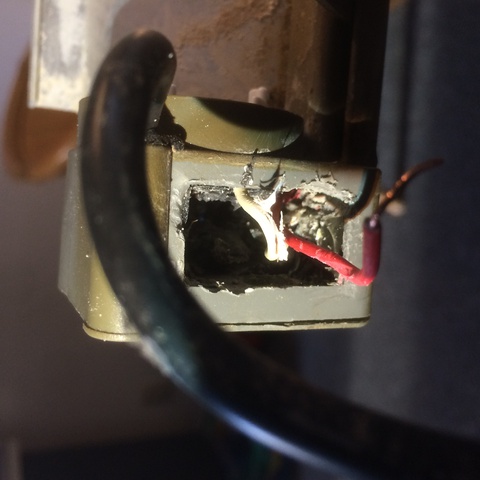

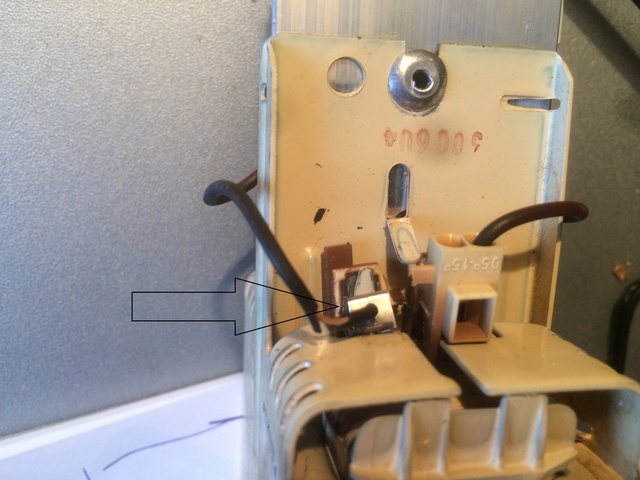

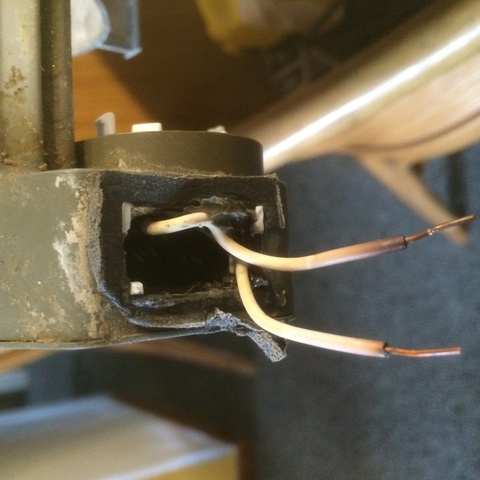

Bij het demonteren van deze bekabeling sprong onderstaande bedrading uit het afgebrokkelde behuizing de aansluiting.

Daarnaast heb ik de bedrading die naar de TL gaan aangesloten maar omdat de TL niet aansprongen heb ik alles weer terug geplaatst en toen deed de witte TL het niet!



[Bertus †]

Als die zo makkelijk afbreken, niet meer gebruiken.

Zijn te heet geweest, dan breekt het plastic.



[kimielco]

ik weet het daarom wil ik hem ook niet meer gebruiken


Ik ondertussen de EVSA gebruikt, alleen het vreemd is het volgende.

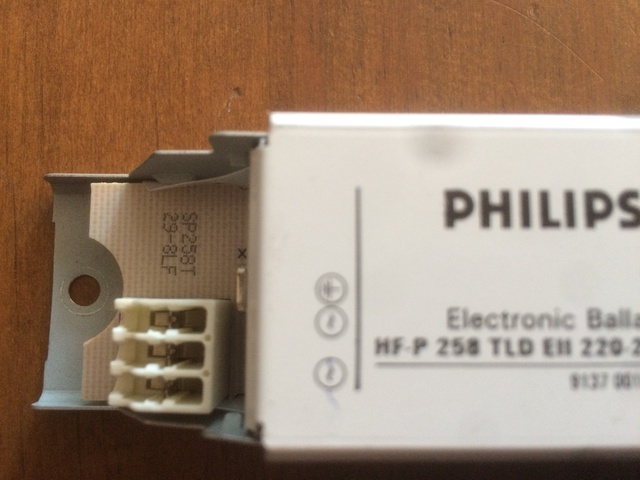

Ik heb de kabel van de aansluiting van de kabel naar het stopcontact losgemaakt en aangesloten op de EVSA, deze zijde:

nu heb ik ook de bedrading welke loopt naar de TL, deze:

aangesloten op de EVSA deze zijde:

maar dan gaat de Tl (blauw) niet aan -De witte werkt ook niet!

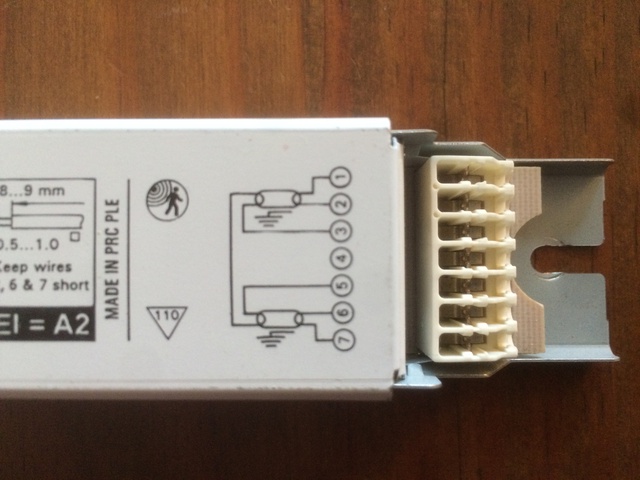

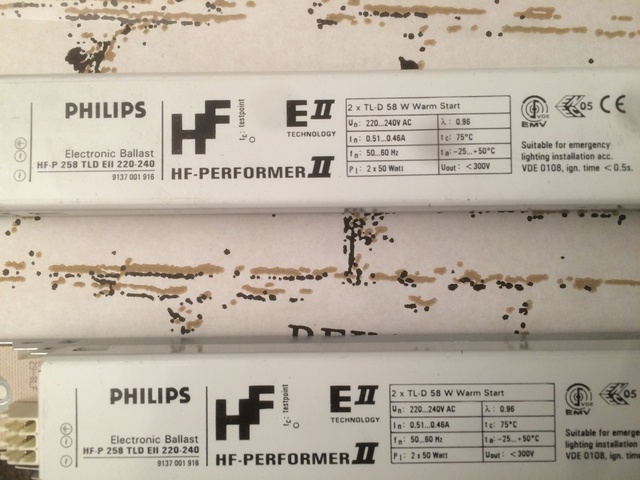

Kan het zijn dat de philips Hf EII:

niet genoeg vermogen heeft om de T8 TL op te starten!
Er staat 2x TL-D 58W warme start op

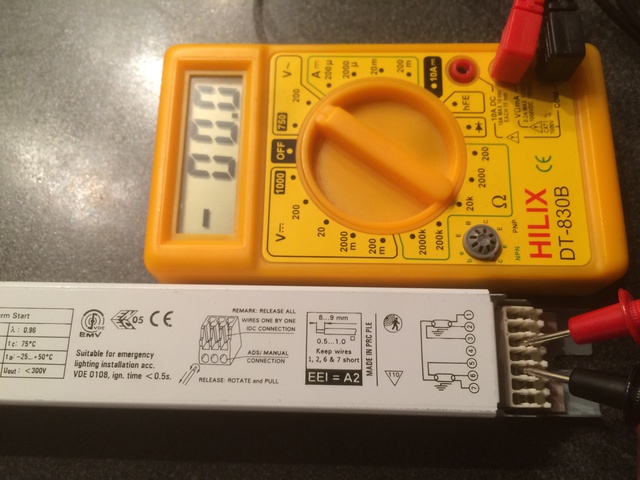

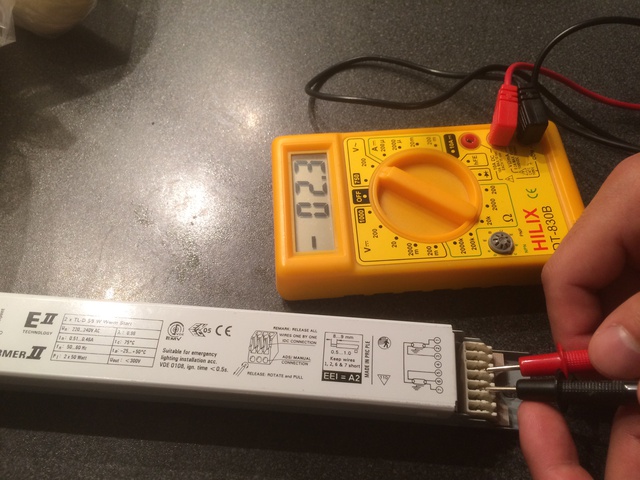

Bij het meten daar waar de TL aangesloten worden op de EVSA meet ik bijna niets!

Doe iets niet goed!



[kimielco]

ter aanvulling ik heb ook een filmpje gemaakt.
Het lijkt erop of ik geen goed contact maak maar ik houd beide pennen toch stil!
https://www.youtube.com/watch?v=LlB5FUodJK0



[greenbee]

gaat niet werken
je had helemaal niet aan de trafo hoeven zitten.
alleen de schakelaar vervangen voor de klok.
aparte voeding erop en klaar.



[Bertus †]

Hang er nu een 2 tl . buizen op. zonder starter.
En test ze daarmee.

Als een buis opstart heb je een lage ontsteekspanning, daarna valt hij terug.
Daarom meet jij haast niets.

TL verlichting: alles over werking, EVSA, levensduur, etc - GreenFox

Alles over de werking van TL verlichting. ... De starter is gevuld met neongas wat al bij een lage spanning ontsteekt. Er gaat een kleine stroom ... Hieronder is een filmpje te zien waarin wordt uitgelegd hoe een TL-lamp wordt gefabriceerd.
www.green-fox.nl/techinfo/tl_verlichting.htm



[kimielco]

Helaas heb ik geen 2de TL liggen zal morgen kijken of iets open is en daarna ga ik ze testen.

Volgens deze link http://www.aquaforum.nl/ubb/ubbthreads. ... ber=653208

zit er wel een starter op Peke schreef......
er zit dus wel degelijk een starter in de lichtbalk zelf,heb deze bak en verlichting dus ook en kijk maar eens goed er zit wel een starter in de lichtkap zelf alleen zo kom je er niet bij je moet de lichtkap uit mekaar halen door de zijuiteinden los te schroeven en dan kan je de lichtbalk er zo uitschuiven



[Bertus †]

Nee. waarom dan 2 schakelaars?



[kimielco]

Zoals ik al had vermeld had ik de kabels aangesloten op de EVSA alleen de TL sprongen niet aan.
Nu vroeg ik mij dus af of de EVSA het vermogen hebben op de T8 58W kunnen opstarten!
In mijn andere aquarium zitten ook twee losse EVSA op Twee T5 TL aangesloten en dat werkt als een......

Even nog een vraag:
Is het mogelijk om 1 TL lamp van 58W aan te sluiten op een EVSA die eigenlijk geschikt is voor 2x58W?



[greenbee]

nee



[Bertus †]

Ja, waarom niet.

Om te testen best ,hoor.



[kimielco]

Dit is een beetje verwarrend Ja/Nee!

Ik wil het eerst proberen met 1 TL.
Kan iemand mij uitleggen op welke nummers ik de TL bedrading moet aansluiten!



[Bertus †]

Helaas heb ik geen 2de TL liggen zal morgen kijken of iets open is en daarna ga ik ze testen.

Volgens deze link http://www.aquaforum.nl/ubb/ubbthreads. ... ber=653208

zit er wel een starter op Peke schreef......
er zit dus wel degelijk een starter in de lichtbalk zelf,heb deze bak en verlichting dus ook en kijk maar eens goed er zit wel een starter in de lichtkap zelf alleen zo kom je er niet bij je moet de lichtkap uit mekaar halen door de zijuiteinden los te schroeven en dan kan je de lichtbalk er zo uitschuiven

EVSA hoeft geen starters meer bij.
Electronisch vsa.



[greenbee]

1tl werkt niet op een vsa voor 2



[Bertus †]

1tl werkt niet op een vsa voor 2

Je hebt toch gelijk.

Kenmerken van de Philips TL-D voorschakelapparaat

Een voorschakelapparaat, ook wel vsa genoemd, zorgt ervoor dat de TL buis het juiste vermogen krijgt aangeleverd. De vsa's in deze categorie zijn allemaal elektronisch; conventionele voorschakelapparaten worden niet meer geproduceerd. Elektronische voorschakelapparaten zorgen ervoor dat de TL buis niet gaat flikkeren.

De types voorschakelapparaten zijn logisch ingedeeld in driecijferige codes. Het eerste cijfer staat voor het aantal TL-buizen dat op ��n vsa aangeloten kan worden. De laatste 2 cijfers staan voor het wattage per buis. Bijvoorbeeld: 236, een vsa geschikt voor 2 TL-buizen van ieder 36W. Als u slechts een TL-buis wilt aansluiten, moet u kiezen voor een voorschakelapparaat met een nummer dat begint met een 1.



Dus toch voor enkele VSA, s kijken.



[kimielco]

Heb nog even een vraag.

Wanneer ik beide EVSA aansluit moet ik dan op beide EVSA een bedrading met euro stekker aansluiten. en daarna door lussen zoals op de EVSA staat aangegeven.

Het is de bedoeling dat beide TL's apart geschakeld kunnen worden.



[greenbee]

doorlussen? waar staat dat?
en 1 tl op een vsa voor 2 werkt niet



[kimielco]

Voor het door lussen van twee EVSA

Moet ik deze doorlussen naar de andere EVSA of moet ik op beide een netsnoer met eurostekker aansluiten



[greenbee]

lees jij wel?
1 tl op een vsa voor 2 gaat niet.
dat tekeningetje op je eerste foto zijn je tl buizen.



[kimielco]

Bedankt voor uitleg.
Foto is was voor mij duidelijk voor 2 TL's

Sorry voor de mis communicatie.
Ik zou graag beide TL's onafhankelijk van elkaar willen schakelen.

WAt ik nog niet begrijp is:
Wanneer ik beide tl's aansluit zoals op foto 1 en ik de netspanning aansluit zoals op foto 2(onderste)en ik dus de stekker aansluit op een tijdklok schakelaar. Hoe kan ik dan beide onafhankelijk van elkaar aan laten springen.

Ik heb immers maar 1 stekker op 1 tijdschakelaar, regelt de hager palidin dit!



[Bertus †]

Je kunt ze NIET gebruiken.

Je moet enkele Evsa, hebben.

Niet die je nu erbij hebt.



[kimielco]

Bedankt voor je hulp.

Vandaag is er niet veel gedaan winkels dicht. De buurman heeft aangeboden om a.s. maandag op zijn werk te kijken naar 58W EVSA.

Ik hoop dinsdag het e.e.a.meer te kunnen vertellen.



[kimielco]

Ik heb vandaag 4 tl wd doppen T8 gehaald samen met 2 esva 1x58W

Morgen wil ik de TL uit de kap halen en eventueel de bestaande bedrading gebruiken aansluiten op de ESVA.

Ben er nog niet uit of ik ze de hager paliden ga aansluiten of gewoon op twee eenvoudige tijdschakelaars



[kimielco]

Vandaag heb ik nieuwe evsa 1x58W gehaald.

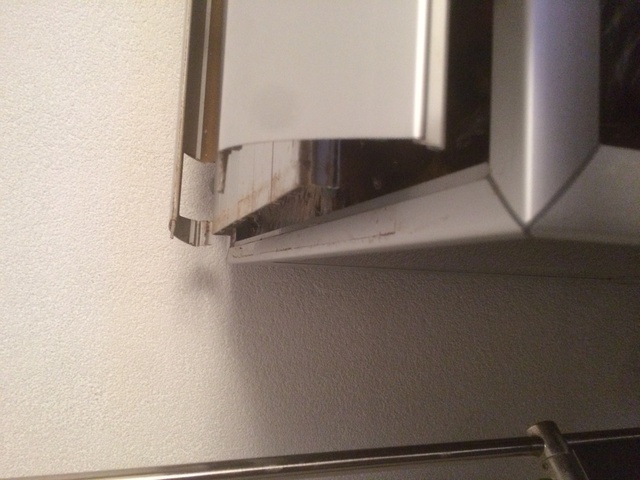

Daarna de kap open gemaakt door met het kunststof hamer deze weg te tikken

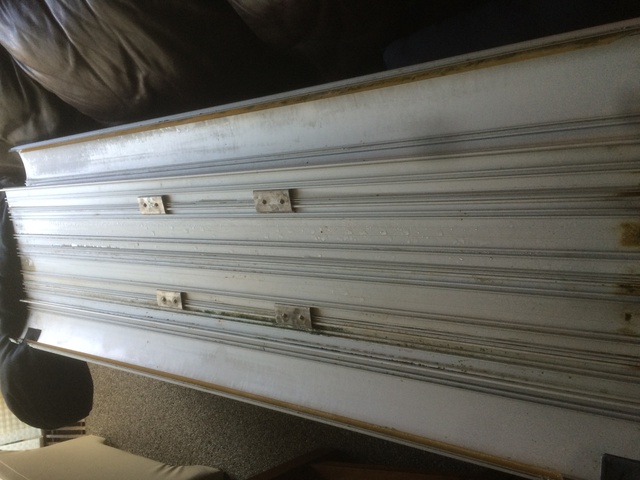

Daarna kan je de gehele TL balk eruit schuiven

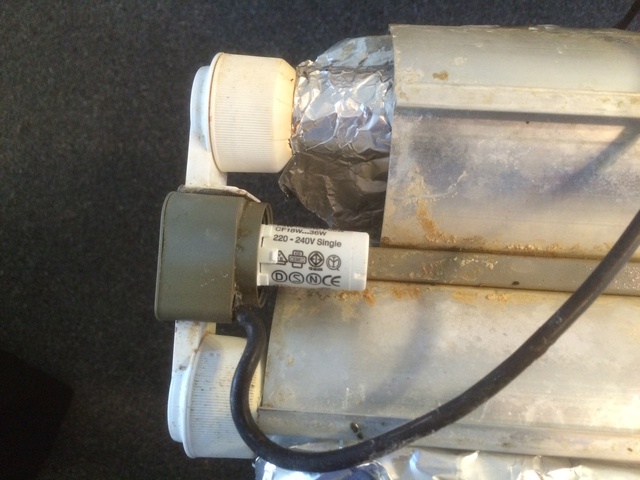

Je kunt meteen zien dat deze starters heeft

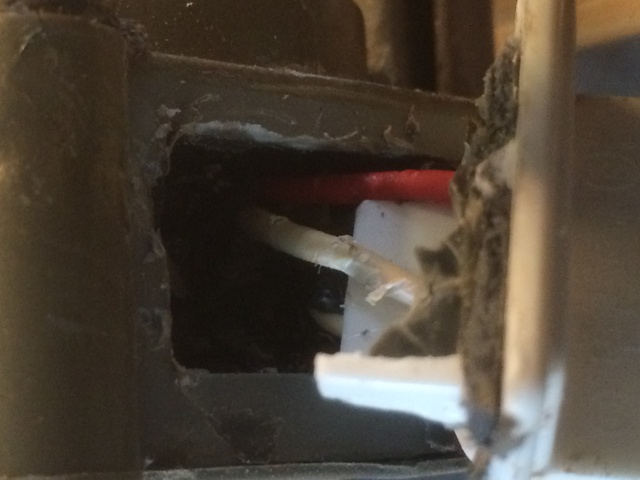

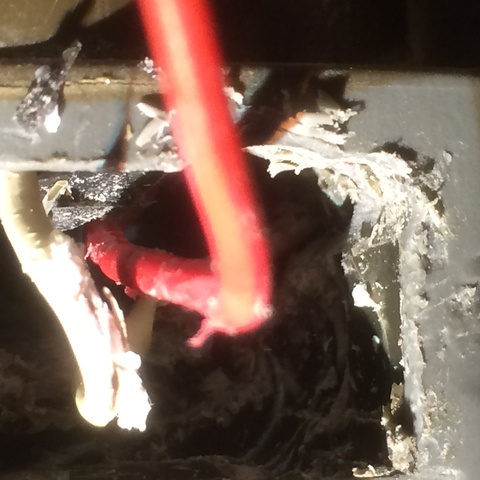

Omdat alle verbinding na aansluiting zijn gegoten heb ik alles uitgeboord.

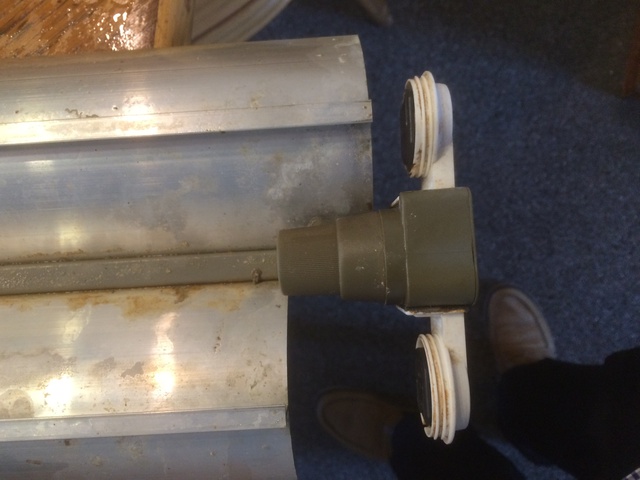

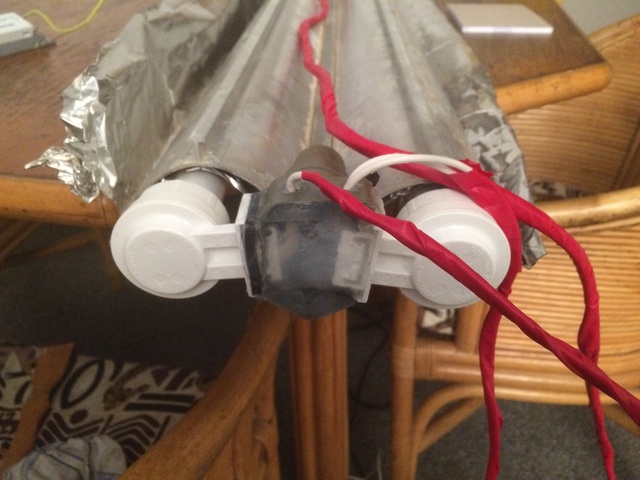

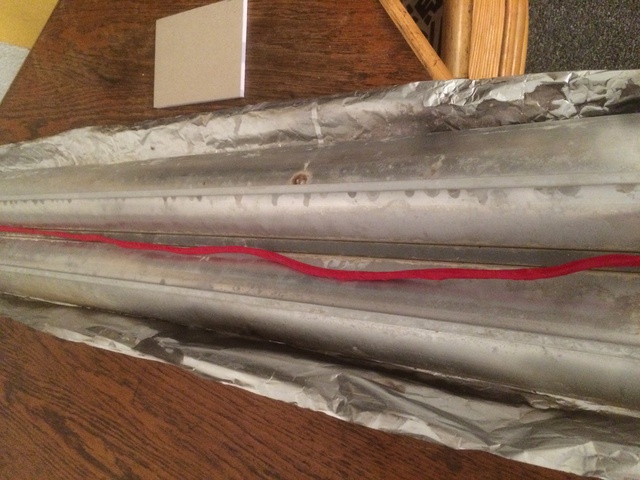

Daarna nieuwe TL doppen aangesloten, de bestaande gaten heb ik wel moeten vergroten naar de nieuwe doppen. Nieuwe 1 mm installatie draad getrokken. Helaas kon ik de bestaande goot niet gebruiken doordat alles is gegoten.(is de verbinding tussen de TL)Daarna alles aangesloten en de losse draden aan elkaar getapt (rood)

Na het testen heb ik alles dicht gekit en de evsa op een plank gemonteerd.
