Zelfbouw 3.200 liter in 5 geschakelde bakken

Discussie in 'Zelfbouw projecten' gestart door hensie44, 30 apr 2017.

View Users: View Users
  1. biljoenblik

    biljoenblik

    Lid geworden:
    3 sep 2015
    Berichten:
    5.115
    Locatie:
    Hoogerheide
    Ik vraag mij af wat de specificaties van de noodstroom voorziening zijn.

    Ruben01 vindt dit leuk.
  2. Killerfish

    Killerfish

    Lid geworden:
    13 mrt 2011
    Berichten:
    4.166
    Locatie:
    Hellendoorn
    Kijk, goed bezig in ieder geval! Keep going kerel!

  3. XfiXit

    XfiXit

    Lid geworden:
    1 jun 2017
    Berichten:
    455
    Lekker bezig! Wel ff een treetje tussen de opstap maken, scheelt je een rug

  4. TS
    TS
    hensie44

    hensie44

    Lid geworden:
    30 apr 2017
    Berichten:
    87
    Niet bijzonders. Het gaat om een APC 3000. Als deze één of twee stromingpompen voor een paar uurtjes aan de gang houdt ben ik al blij :-). Uiteindelijk zal er een klein aggregaatje moeten komen.

    Verder heb ik inmiddels een Seneye Reef en 2x 500 watt titanium Aqua medic verwarming binnen. Kan ik binnenkort een beetje gaan simuleren wat de opwarmtijden zijn en of dit voldoende verwarming zal zijn. Waarschijnlijk niet :-(

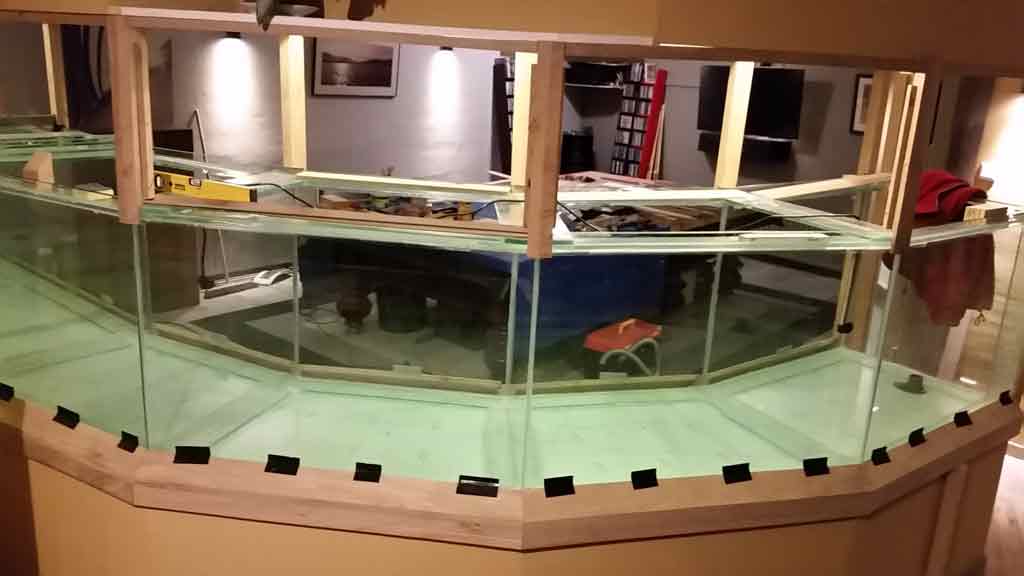

    Ik heb ondertussen de tafelzaag weer opgezet en een berg stof geproduceerd. Als gevolg daarvan is de sierrand aan de onderkant nu op maar gezaagd en gelijmd. Op de foto even met ducttape vastgezet. Het moet allemaal nog gebeitst en gelakt worden. Dat doe ik echter pas als alle houten onderdelen op maat zijn zodat ik een beetje productie kan draaien.

    Dat was het voor nu.

    Koopman, Ruben01 en Fuubs vinden dit leuk.
  5. tuinkabouter

    tuinkabouter

    Lid geworden:
    18 jan 2010
    Berichten:
    3.830
    Locatie:
    alkmaar
    Wel netjes gemaakt zo ;)
    Heb je geen stofafzuiging op je zaagtafel?
    Werkt nooit 100% natuurlijk maar bij mij scheelt het een hoop stof aan het einde van de dag

  6. Killerfish

    Killerfish

    Lid geworden:
    13 mrt 2011
    Berichten:
    4.166
    Locatie:
    Hellendoorn
    Mooie vorderingen weer

  7. TS
    TS
    hensie44

    hensie44

    Lid geworden:
    30 apr 2017
    Berichten:
    87
    Ik ben weer een paar avonden en dit weekend aan het klussen geweest. Op dit moment nog niets met water of levende have. Dat duurt nog wel even, eerst moet het aquarium meubel toonbaar zijn :-).

    Ben nu best ver met de eiken ombouw. Nog een paar weekenden doorwerken en dan zal dat wel af zijn. Daarna komen de sump en het leidingwerk aan de beurt.

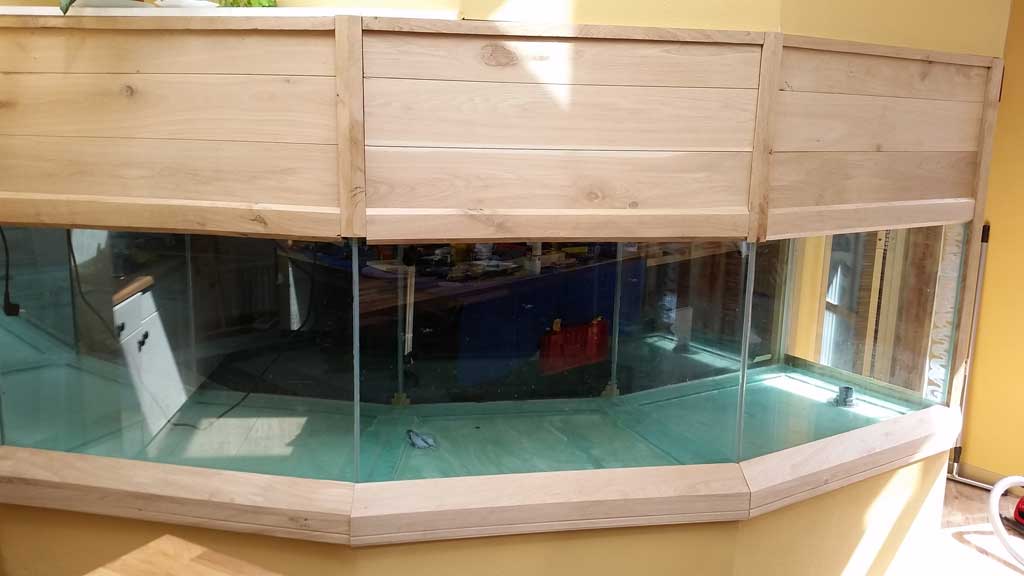

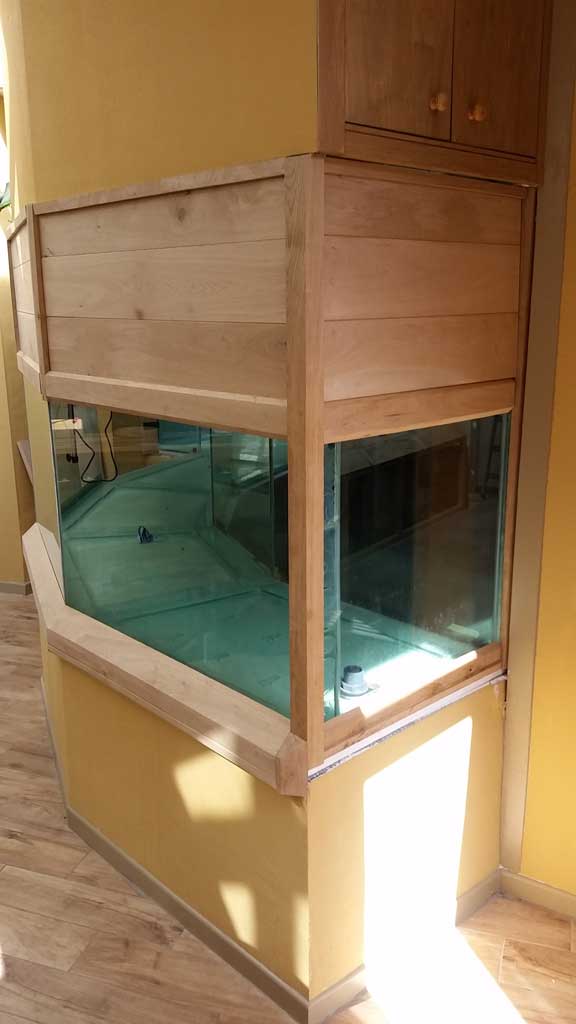

    Het uitzicht vanuit de huiskamer:

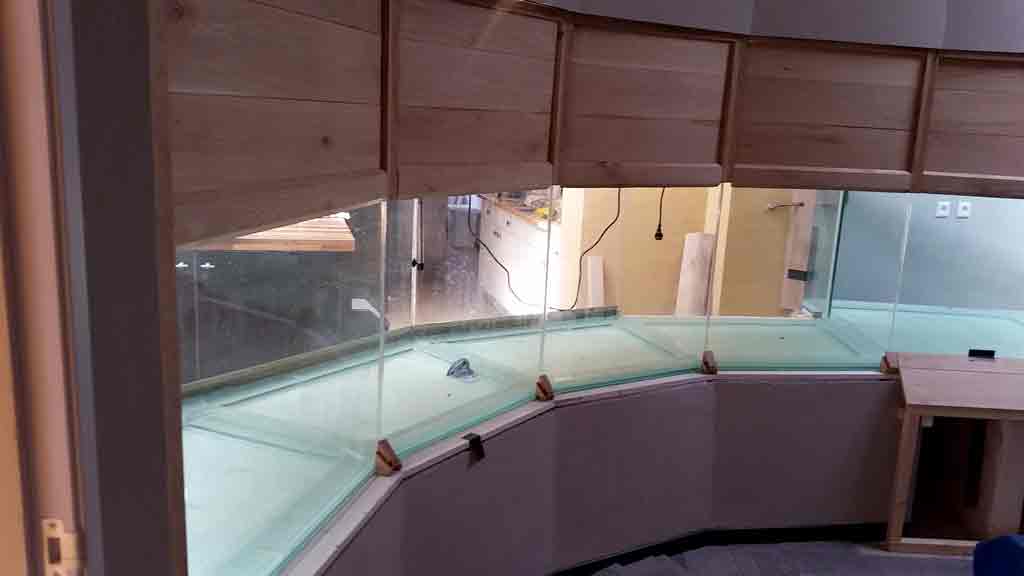

    Het uitzicht vanuit de andere kamer, moet ik nog het nodige werk verrichten:

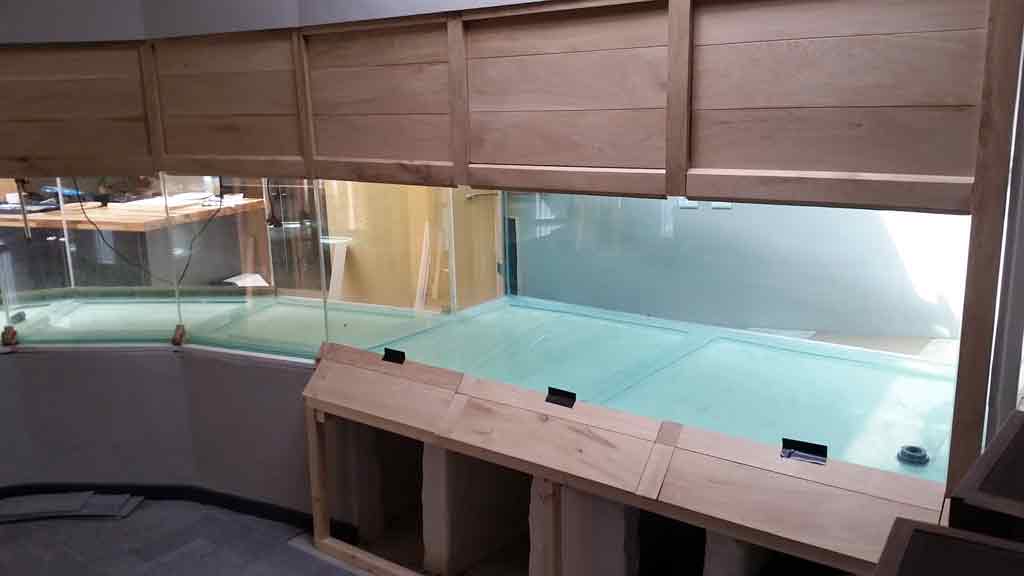

    EikenOmbouw5.jpg EikenOmbouw4.jpg
    Je moet bovenstaande foto's even denkbeeldig "stichten" om het totaal aanzicht te krijgen :-)

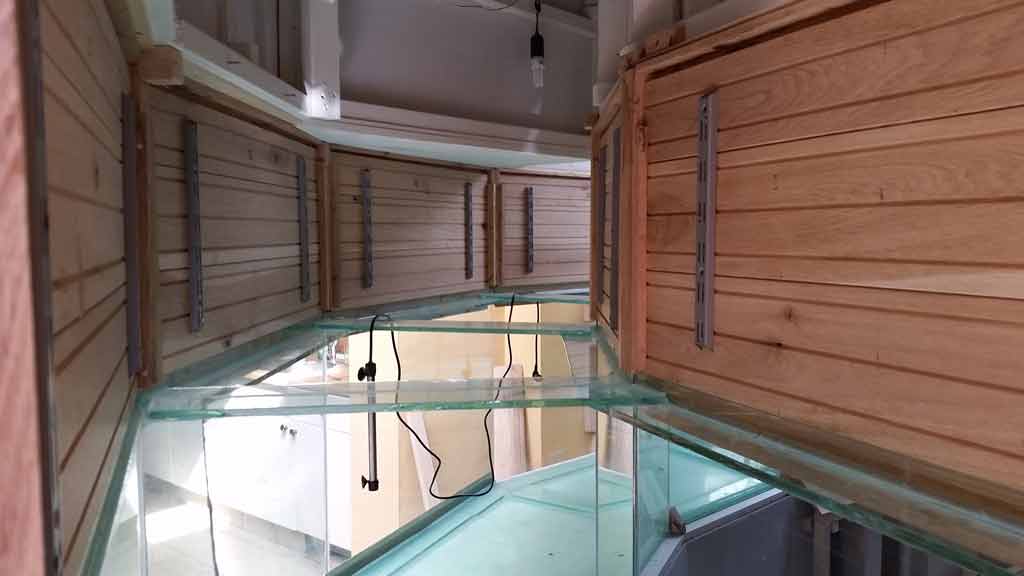

    En zo ziet het er aan de binnenkant uit. Hier komen de lampen te hangenl

    Tot zover
    Hans.

    Fuubs, legoloco, ME86 en 3 anderen vinden dit leuk.
  8. Ruben01

    Ruben01

    Lid geworden:
    22 aug 2016
    Berichten:
    4.638
    Locatie:
    Oldenzaal
    Heel mooi gemaakt! Ik zou her niet kunnen, mijn complimenten!:thumbs:

  9. XfiXit

    XfiXit

    Lid geworden:
    1 jun 2017
    Berichten:
    455
    Donders wat een werk weer... Jij hebt echt niks meer om handen als dit project klaar is.

  10. RichD1011

    RichD1011

    Lid geworden:
    3 dec 2015
    Berichten:
    4.752
    Locatie:
    Driebergen
    Wie weet heeft die nog een mooi tuintje voor een grote koi vijver :juggle: :D

  11. XfiXit

    XfiXit

    Lid geworden:
    1 jun 2017
    Berichten:
    455
    Die tuin heeft hij al opgegeven voor de uitbouw waar dit aquarium in staat..

    tuinkabouter vindt dit leuk.
  12. Killerfish

    Killerfish

    Lid geworden:
    13 mrt 2011
    Berichten:
    4.166
    Locatie:
    Hellendoorn
    Lekker bezig hoor!

  13. TS
    TS
    hensie44

    hensie44

    Lid geworden:
    30 apr 2017
    Berichten:
    87
    Ik zit zojuist even het topic terug te lezen en zie dat het eind deze maand een jaar geleden is dat ik dit topic gestart ben. Het zal nog wel langer duren voordat het project afgerond zal zijn :-).

    Killerfish vindt dit leuk.
  14. Cédric Vleminckx

    Cédric Vleminckx

    Lid geworden:
    18 dec 2015
    Berichten:
    9.674
    Locatie:
    Tienen (Oplinter), België
    Duidelijk en mooi verschil!

  15. TS
    TS
    hensie44

    hensie44

    Lid geworden:
    30 apr 2017
    Berichten:
    87

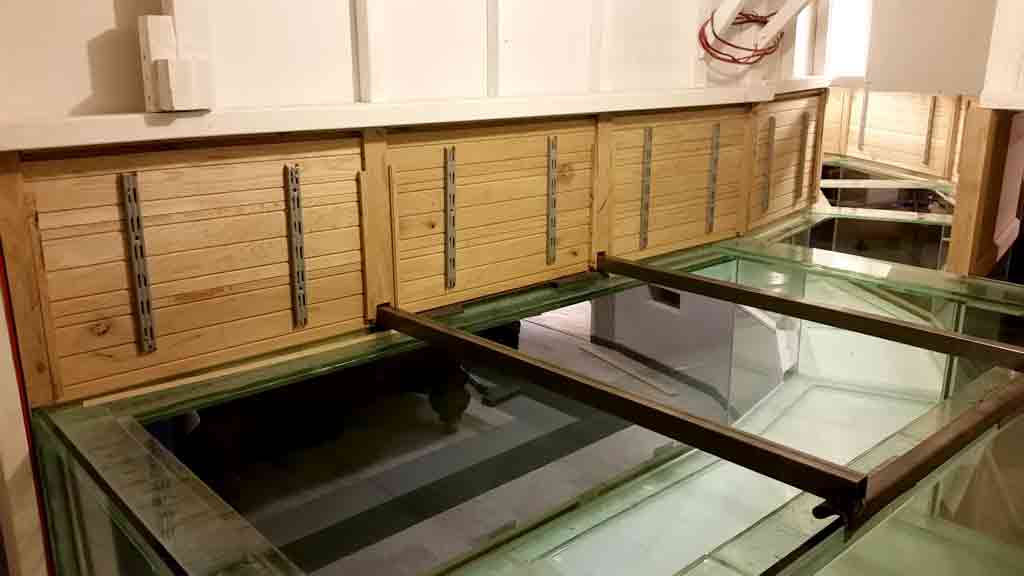

    En voor de liefhebbers van foto's hierbij nog eentje van de binnenkant ter hoogte van de grote bak.
    En inderdaad het stalen frame moet nog behandeld worden anders roest het straks binnen enkele maanden weg :-)

    Fuubs vindt dit leuk.
  16. Cédric Vleminckx

    Cédric Vleminckx

    Lid geworden:
    18 dec 2015
    Berichten:
    9.674
    Locatie:
    Tienen (Oplinter), België
    Hoe ga je dat ooit volledig kunnen onderhouden als die draait?:D
    Dat is een fulltime job:p:D

    Ruben01 vindt dit leuk.
  17. TS
    TS
    hensie44

    hensie44

    Lid geworden:
    30 apr 2017
    Berichten:
    87
    Tja als ik klaar ben met bouwen van het aquarium heb ik zoveel tijd over. Die moet ook weer gevuld worden:engel:

  18. TS
    TS
    hensie44

    hensie44

    Lid geworden:
    30 apr 2017
    Berichten:
    87

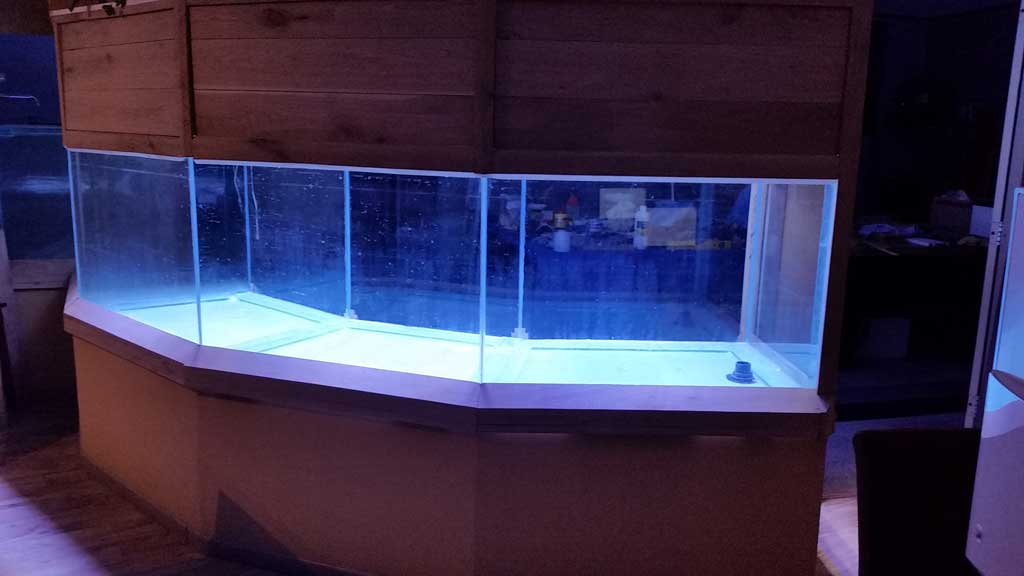

    Ik kon mij niet inhouden en ben een beetje met de verlichting aan de gang gegaan. Ik heb nu 3x Orphek Atlantik V1 opgehangen. Met de Seneye reef heb ik even wat PAR waarden opgemeten, maar dit is nog zonder water in de bak dus de gemeten waardes zeggen nog niets over het eindresultaat.

    Dit zijn de gemeten PAR waardes met de lampen op 100% output op alle kanalen.

    Waterhoogte 65 cm
    Centrum 400 PAR
    20 cm uit centrum 200 PAR
    30 CM uit centrum 90 PAR

    Waterhoogte 38 cm
    Centrum 290 PAR
    20 cm uit centrum 250 PAR
    30 CM uit centrum 200 PAR

    Waterhoogte 20 cm
    Centrum 190 PAR
    20 cm uit centrum 160 PAR
    30 CM uit centrum 100 PAR

    Waterhoogte op de bodem
    Centrum 120 PAR
    20 cm uit centrum 80 PAR
    30 CM uit centrum 60 PAR

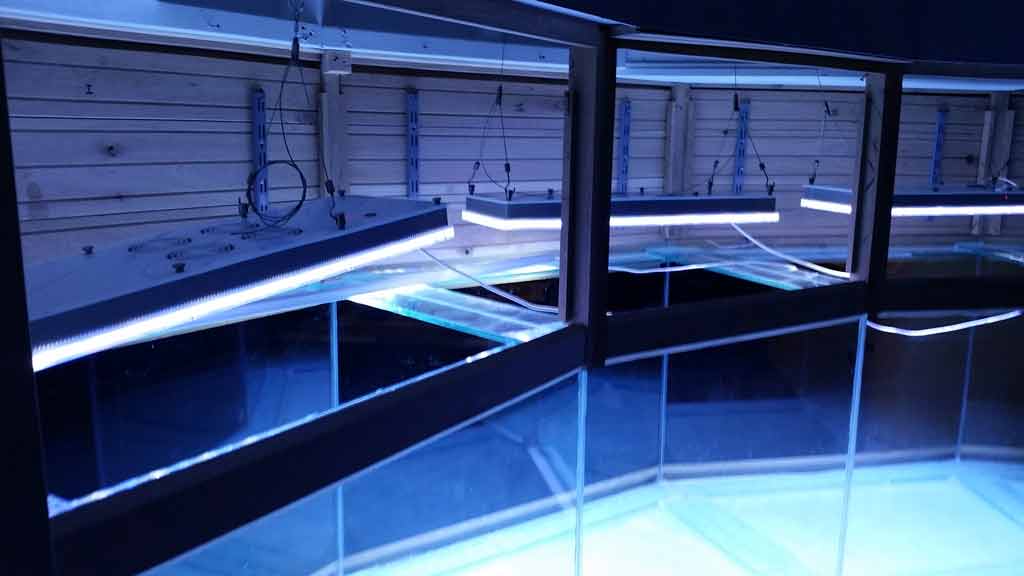

    De lampen hangen met staaldraad aan de houten ombouw

    Het geeft best veel licht maar omdat de ombouw nauwelijks strooilicht doorlaat is dat nauwelijks hinderlijk.
    En ja de ruiten behoeven een schoonmaakbeurt
    Tot de volgende update.
    Hans.

    eVolution, Plankje, Mafkees en 4 anderen vinden dit leuk.
  19. jessicapilon

    jessicapilon Beheerder Beheer

    Lid geworden:
    12 feb 2011
    Berichten:
    77.526
    Locatie:
    Groningen
    Erg knap gemaakt Hans:thumbs:

  20. tuinkabouter

    tuinkabouter

    Lid geworden:
    18 jan 2010
    Berichten:
    3.830
    Locatie:
    alkmaar
    Pittige lampjes zo.
    Hoe zit het met de warmte ontwikkeling in de bak met alles dicht?

  21. Killerfish

    Killerfish

    Lid geworden:
    13 mrt 2011
    Berichten:
    4.166
    Locatie:
    Hellendoorn
    Heel gaaf! En ach, die schoonmaakbeurt vergeven we je. Alles spik en span voor alleen zo'n foto; kijken we wel doorheen (ik iig wel)

  22. Plankje

    Plankje

    Lid geworden:
    8 mrt 2016
    Berichten:
    820
    Locatie:
    omgeving Utrecht
    Nou, dat vordert gestaag zeg, echt heel mooi werk!!

  23. TS
    TS
    hensie44

    hensie44

    Lid geworden:
    30 apr 2017
    Berichten:
    87
    De ruimte boven het aquarium lijkt afgesloten maar is 1,50 meter hoog.
    Ik zal in de ruimte waar de grote bak staat een lucht ontvochtiger plaatsen of misschien wel een airco. Dat zorgt dan tevens voor een luchtstroom die de warmte afzuigt.
    Maar dat zie ik t.z.t. dan weet ik wat de temperaturen en vochtigheid zal zijn in de ruimte en kan ik de noodzakelijke maatregelen nemen.

    Killerfish vindt dit leuk.
  24. TS
    TS
    hensie44

    hensie44

    Lid geworden:
    30 apr 2017
    Berichten:
    87

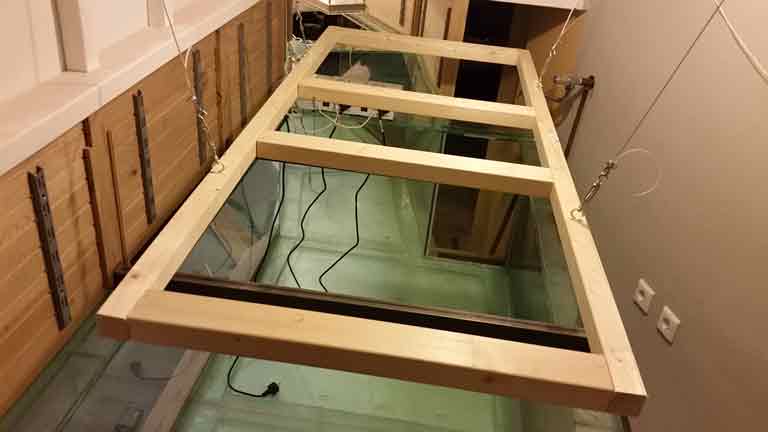

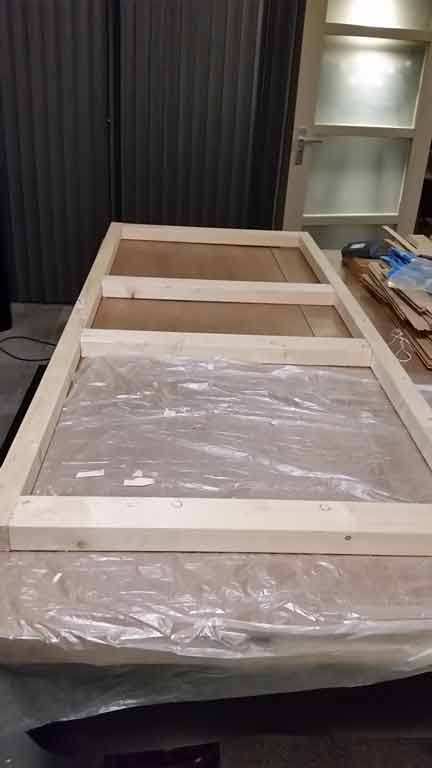

    Ik sta niet stil, maar ga langzaam vooruit. Elke dag een beetje. Nadat ik de verlichting voor de kleine bakken had opgehangen was de volgende uitdaging om ook de verlichting boven de grote bak te bevestigen. Ik heb daarvoor 4x Orphek Atlantik V1 beschikbaar. Deze kan ik niet individueel ophangen omdat het plafond niet op alle plekken de mogelijkheid heeft om een lamp te bevestigen. Ik heb daarom een constructie van een paar balkjes gemaakt. Men pakke een paar 44x44 mm en 44x 69 mm balkjes en maakt daarmee een raamwerk.

    Vervolgens hang je dat raamwerk op boven de grote bak.

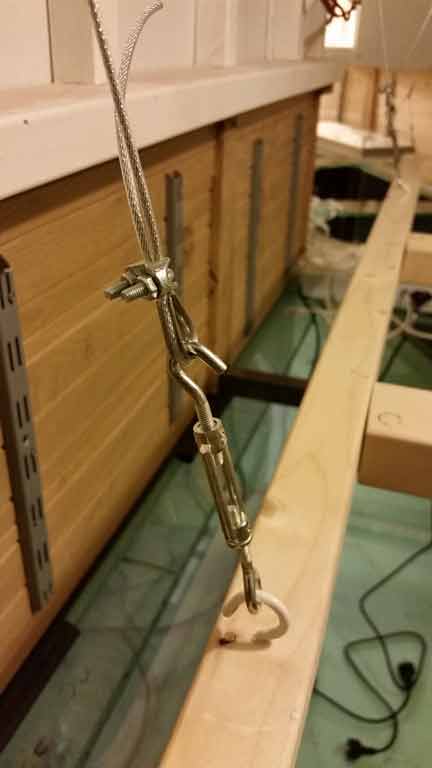

    Je gebruikt daarvoor wel geschikt hangwerk, In dit geval geplastificeerde "schroef-ogen", geplastificeerd staaldraad 1,5 mm dik. En niet te vergeten een paar kabelspanners om de lengte van de draden aan te passen zodat e.e.a. waterpas hangt.

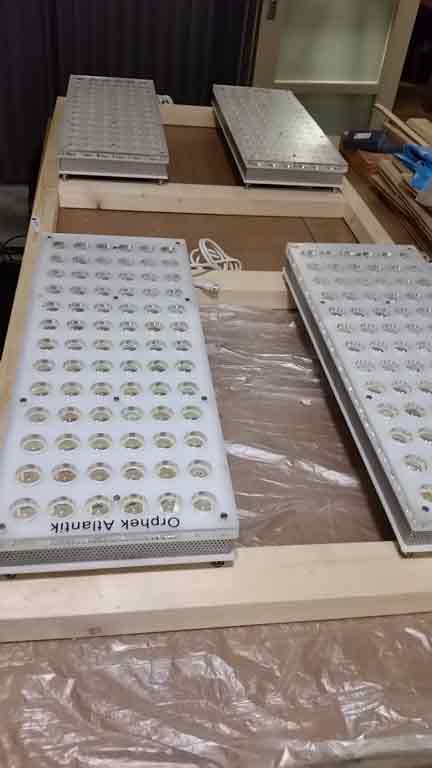

    Natuurlijk heb ik de maten van het raamwerk zodanig gekozen dat het Orphek makkelijk aan het raamwerk te bevestigen zijn. Hier zie je hoe dat er uit gaat zien. Ik zal de Orphek's met tie-wrap's aan het frame bevestigen. Maar dan goed genoeg voor deze situatie.

    Als laatste komt er ook nog een takel mechaniek waarmee het hele frame omhoog te halen zodat ik tijdens onderhoud vrij toegang tot de grote bak heb.

    Goed dat wat het weer voor deze update.
    Hans.

    Ruben01, Fuubs, eVolution en 1 andere persoon vinden dit leuk.
