Bouw verslag 2 meter multiplex aquarium.

Discussie in 'Zelfbouw projecten' gestart door Robin-S, 25 aug 2018.

View Users: View Users
  1. Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Beste mede aquarianen,

    Het leek me een leuk idee om een verslag te maken van de bouw van mijn nieuwe 2 meter multiplex aquarium. De bouw van de bak inclusief het meubel heeft in zijn totaliteit zo'n 10 maanden geduurd. Ik heb alles op mijn gemak gedaan en wilde zeker niets overhaasten. De bak draait nu een maand zonder noemenswaardige problemen:thumbs:.

    Ik ben uiteraard begonnen met het bouwen van het meubel. Ik heb lang gezocht op internet naar een design wat me wel aanstond en heb daar mijn eigen draai aan gegeven. Het idee was om een meubel te maken waar in het midden een bioloog kon komen te staan. Nadat ik het hele idee had uitgetekend, ben ik met de maten naar de plaatselijke bouwmarkt gegaan en heb daar enkele platen 18mm mdf op maat laten zagen. Waarom mdf? Omdat ik hier heel veel ervaring mee heb en dit zeer strak af te werken is!
    Nadat ik alles in huis had voor het meubel, kon ik beginnen met alles in elkaar te schroeven. Dit was een middagje werk met dit als resultaat: 20170923_100650.jpg

  2. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Vervolgens heb ik het casco meubel voorzien van extra verstevigingen, bovenblad en deurtjes. Het begint nu toch al wat op het meubel te lijken zoals ik in mijn gedachten had!
    Nu kon ik gaan beginnen met afwerken. Ik had alle gaatjes souverain(?) geboord zodat de schroefkoppen mooi verzonken waren. Al deze gaten heb ik gevuld met mdf vuller en zorgvuldig geschuurd tot een zeer strak resultaat. Later heb ik het meubel verhuisd naar een ander kamertje waar ik met een gerust hart verder kon werken. 20171022_165703.jpg 20171022_165754.jpg 20171022_165828.jpg

    Ik kon het niet laten om het aquarium alvast op het meubel te plaatsen om te kijken hoe dat stond...:D 20171022_170028.jpg

    Altispinosa en Ruben01 vinden dit leuk.
  3. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Omdat er in het middelste vak een bioloog komt te staan leek het me een goed idee om de gehele binnenkant waterdicht te maken met epoxy. Er zitten 2 lagen epoxy in het meubel welke vermengt zijn met witte pigment. De gaten in het bovenblad had ik al uitgezaagd ivm de doorvoeren van het aquarium zelf.
    Vervolgens heb ik de buitenkant 2x in de grondverf gezet en glad geschuurd. Nadat dat naar mijn zin was ben ik het meubel gaan aflakken met hoogglans witte lak met dit als resultaat: 20171203_150352.jpg 20171203_150405.jpg

    Let aub niet op de rommel in het kamertje. De ruimte is er erg beperkt....
    Ik was bijna vergeten om de deurtjes aan de binnenkant ook 2x in de epoxy te zetten dus bij deze... 20171210_171343.jpg

    toen alles droog en uitgehard was heb ik het meubel naar de woonkamer verhuisd. Daar heb ik de deurtjes netjes afgehangen en voorzien van alu look greepjes. Op wat kleine aanpassingen na was het meubel nu klaar:thumbs: 20171219_221644.jpg 20171219_221716.jpg 20171219_221756.jpg

    Binnenkort laat ik de bouw van de bak zien:zwaai:

    Altispinosa, Ruben01 en Esthersvisjes vinden dit leuk.
  4. RichD1011

    RichD1011

    Lid geworden:
    3 dec 2015
    Berichten:
    6.169
    Locatie:
    Driebergen
    Top!

    Robin-S vindt dit leuk.
  5. sschot

    sschot

    Lid geworden:
    8 okt 2015
    Berichten:
    1.960
    Locatie:
    Krimpen aan den IJssel
    Mooie start, benieuwd naar het vervolg

    Robin-S vindt dit leuk.
  6. Nicolientje-W

    Nicolientje-W

    Lid geworden:
    30 jan 2018
    Berichten:
    1.217
    Leuk topic

    Robin-S vindt dit leuk.
  7. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Oké, het meubel is nu dus klaar. Tijd om te laten zien hoe ik mijn aquarium gefabriceerd heb:thumbs:.

    Allereerst had ik wederom mijn huiswerk redelijk goed gedaan en had via andere fora, google en een beetje van mijn eigen ideeën een plaatje in mijn hoofd gekregen hoe ik de bak precies wilde hebben.
    Het uiteindelijke doel was om een systeem te maken die om en nabij 1000 liter kon herbergen. Met een vlug gemaakte tekening ben ik naar de bouwmarkt gegaan en heb daar enkele platen 18mm watervast gelijmd multiplex op maat laten zagen. Waarom laat ik dit doen? Ondanks dat ik zelf over redelijk tot goed gereedschap beschik, zijn de zaagsnede's vanuit de bouwmarkt vele malen mooier. Daarbij komt dat ik platen van 244x125 niet heel in mijn Ford Focus kan vervoeren:D. Eenmaal thuis kon ik niet wachten om met de bouw te gaan beginnen. Ik ben op dezelfde manier te werk gegaan als met mijn meubel. Dwz eerst alles voorboren, dan souverain boren en dan pas lijmen en schroeven. Ik heb ongeveer om de 10cm een schroef geplaatst en heb eerder te veel dan te weinig houtlijm gebruikt. zekerheid voor alles.
    Vervolgens heb ik de voorkant afgetekend en het 'geraamte' voor het glas uitgezaagd. Dit heb ik met een decoupeerzaag gedaan die ik langs een latje legde voor een strak resultaat. Ik was echter nog niet super tevreden over het resultaat dus heb ik het afgewerkt met mijn bovenfrees. 20180211_152703.jpg
    Het schilderstape gebruik ik om splinters tot het minimum te beperken.

    Ik heb lang nagedacht over hoe ik de bak wilde gaan verstevigen. Natuurlijk kwamen er stabilisatiestrips in maar hoe ga ik dat bevestigen. Toen kwam ik op het idee om de bak te verstevigen middels alu hoekprofielen. Ik had dit nog niet eerder ergens gezien dus moest het idee zelf uitwerken. Aluminium hoekprofielen gekocht (30x30x3), vastgezet op de gewenste hoogte met lijmklemmen en vervolgens rondom alle gaten geboord waar de rvs boutjes doorheen moesten. Simpel maar doeltreffend en wellicht iets overkill maar de constructie is ijzersterk kan ik jullie vertellen.

    20180218_155331.jpg 20180218_155343.jpg 20180218_155358.jpg

    Ik had dus dwars door de bak geboord en de alu profielen vastgeschroefd met rvs boutjes,veerringen,washers en moertjes. Vanaf de buitenkant ziet dit er natuurlijk niet mooi uit zoals te zien is op de laatste foto. Hier had ik het volgende op bedacht: De boutjes afgeslepen tot aan het moertje en met de bovenfrees een mooi geultje gefreesd in de afwerklijst waar precies het boutje en moertje in valt. Dit is hier te zijn op onderstaande foto. Wat niet te zien is, is dat ik voor de zekerheid alle boutjes en moertjes vanaf de buitenkant van het aquarium voorzien heb van een laagje Tectyl. Waarschijnlijk was dit niet nodig geweest maar ja... beter het zekere voor het onzekere!


    Nu kon de afwerklijst vastgelijmd en geschroefd worden... 20180219_221156.jpg 20180219_221216.jpg 20180219_221256.jpg 20180219_221340.jpg

    Tot nu toe was ik erg tevreden over de constructie en de afwerking. Zeker gezien dit de eerste keer was dat ik een houten bak maakte...

    Ruben01 vindt dit leuk.
  8. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Vervolgens ben ik aan de slag gegaan met de overloop en de droogkamer. De overloop komt links en de droogkamer komt recht in de bak maar voordat die gemaakt werden, heb ik eerst de gaten geboord tbv de witlof doorvoeren. Ik heb gekozen voor doorvoeren van 40mm en heb gaten geboord van 56mm. Dit heb ik gewoon met een 7 gatenboor gedaan.
    20180224_163148.jpg 20180224_163127.jpg

    Zoals te zien is op de foto's heb ik de gaatjes tbv de overloop en droogkamer ook alvast voorgeboord. Stiekem had ik deze al gemaakt en even losjes in de bak geplaatst om te kijken hoe dit stond.

    20180224_163357.jpg 20180224_163413.jpg

    Tevens had ik hierbij de waterhoogte vastgesteld op om en nabij 68cm ex overloopkam. Zo kwam ik op de uiteindelijke maten van het aquarium. 200x61x68 is toch een mooie 829 liter bruto. Daar komt later natuurlijk nog de inhoud van het bioloog bij. Inmiddels kan ik melden dat ik mijn doel van 1000 liter iets overschreden heb. Niet verkeerd aangezien ik het tot dusver met 'maar' 240 liter heb gedaan.:p

    Altispinosa, Ruben01 en sschot vinden dit leuk.
  9. sschot

    sschot

    Lid geworden:
    8 okt 2015
    Berichten:
    1.960
    Locatie:
    Krimpen aan den IJssel
    Ontzettend leuk om te zien hoe de bouw vordert en waar je naar kijkt en tegenaan "loopt" Succes!

    Robin-S vindt dit leuk.
  10. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Dank je Steven! Ik doe mijn best.

  11. Apisto

    Apisto

    Lid geworden:
    30 dec 2015
    Berichten:
    1.143
    Locatie:
    Belgie, Temse
    Altijd gaaf een zelfbouw project, en goed uitgevoerd!
    Een super strak meubel moet ik zeggen.
    Ik ben benieuwd naar de volgende stappen.

    Robin-S vindt dit leuk.
  12. Ruben01

    Ruben01

    Lid geworden:
    22 aug 2016
    Berichten:
    5.425
    Locatie:
    Oldenzaal
    Heel mooi gemaakt! Meubel ziet er echt top uit! Succes met de rest:daisy:

    Robin-S vindt dit leuk.
  13. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Dank jullie wel Apisto en Ruben:thumbs:

    Ruben01 vindt dit leuk.
  14. Altispinosa

    Altispinosa

    Lid geworden:
    26 mei 2011
    Berichten:
    5.491
    Locatie:
    Liedekerke Belgie
    Super om zoiets te kunnen volgen stap voor stap en je bent er iets heel moois van aan het maken he Robin.
    Ik volg je topic tot het einde en wens je succes opdat alles goed mag aflopen.

    Robin-S vindt dit leuk.
  15. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Tijd voor een volgende update!

    Goed; de gaten zijn geboord en de overloop en droogkamer zijn ook klaar. Nu was het tijd om de hoeken van de bak te verstevigen aan de buitenkant en dat heb ik in dezelfde stijl als het meubel gedaan. Hierover later meer.
    Eigenlijk werd het nu langzamerhand tijd dat ik het aquarium waterdicht ging maken. Ik had als doel voor ogen om in totaal 5 lagen epoxy aan te brengen in de bak.

    Vooraleerst ben ik de binnenkant eerst zeer zorgvuldig gaan schuren met de machine. De lastige plekjes schuurde ik met de hand. Op advies van een verfwinkel heb ik vervolgens het aquarium goed ontvet met bio-thinner. Dit goedje gebruikte ik ook om tussen de lagen epoxy door te ontvetten.

    De bak was nu klaar voor de eerste laag epoxy. Ik heb alle lagen epoxy gemengd met 10% zwarte pigment. Vooraf was voor mij heel erg duidelijk dat ik geen gebruik zou gaan maken van een achterwand. De gehele bak moest dus diep en diep zwart worden van binnen. Ik bracht de epoxy aan met een lak rolletje en een goedkope platte kwast voor in de lastige hoeken. Nadat ik de eerste laag goed had laten uitharden, heb ik de bak weer voorzichtig geschuurd en ontvet. Vervolgens heb ik de hoeken verstevigd met glasweefsel matjes en de 2e laag aangebracht...

    20180311_223025.jpg 20180311_223106.jpg 20180311_223115.jpg

    De oplettende kijker heeft waarschijnlijk al gezien dat de overloop en droogkamer er nog niet inzitten. Dit heb ik bewust gedaan. Op deze manier kon ik de kopse kanten van de overloop en droogkamer ook goed in de epoxy zetten zodat ik zeker wist dat dat op den duur geen problemen op zou leveren als de bak eenmaal gevuld was. Tevens werkte het natuurlijk veel makkelijker zo. Ik had geen last van vreemde hoeken waar ik slecht bij kon met mijn rolletje en kwast...

    20180311_223148.jpg 20180311_223203.jpg

    Tussen elke laag epoxy gaf ik de boel 2 dagen de tijd om goed uit te harden alvorens het telkens weer licht op te schuren en ontvetten. Na de laatste 5e laag heb ik de overloop en droogkamer met een dik papje van epoxy en flink wat vulmiddel vastgelijmd en geschroefd op hun bestemming. Echter was ik na het uitharden niet super tevreden over het resultaat en was ik bang dat het niet geheel waterdicht zou zijn. Daarom heb ik ervoor gekozen om de hoeken van de overloop en droogkamer rondom af te kitten met transparante glaskit. Dit gaf me een veel beter gevoel;)
    Uiteindelijk was dit het resultaat van al mijn noeste arbeid:cool:

    20180317_214808.jpg 20180317_214821.jpg 20180317_214837.jpg

    Het aquarium was nu van de binnenkant klaar en zou nu waterdicht moeten zijn (als het glas er in zit). Nu kon ik verder met de buitenkant.

    Ruben01, RichD1011 en Altispinosa vinden dit leuk.
  16. Altispinosa

    Altispinosa

    Lid geworden:
    26 mei 2011
    Berichten:
    5.491
    Locatie:
    Liedekerke Belgie
    Stiekem ben ik wel jaloers dat ik er de ruimte niet voor heb om ook zoiets in elkaar te steken.:smitten:

  17. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Die ruimte had ik ook niet echt hoor! Je kan op de foto's wel een beetje zien hoe klein het kamertje is. Maar ja...Waar een wil is:juggle:

    Altispinosa vindt dit leuk.
  18. biljoenblik

    biljoenblik

    Lid geworden:
    3 sep 2015
    Berichten:
    6.233
    Locatie:
    Hoogerheide
    Die transparante glaskit. Die wordt uiteindelijk wit achtig. Door veroudering. Ben je niet bang dat dit teveel op gaat vallen?

  19. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Dat gaat niet opvallen. Ik heb het heel strak gekit en je ziet maar een heel dun randje.
    Daarbij komt dat ik er een stel forse Echinodorassen voor heb gezet. Je ziet het wel maar het stoort me niet.

  20. sschot

    sschot

    Lid geworden:
    8 okt 2015
    Berichten:
    1.960
    Locatie:
    Krimpen aan den IJssel
    Ziet er netjes uit en wordt en is een leuk project om zo te volgen!

  21. Albert.K

    Albert.K

    Lid geworden:
    4 feb 2013
    Berichten:
    775
    Mooi project hoor! Knap werk , ga ik zekers volgen .

  22. RoelHG

    RoelHG

    Lid geworden:
    9 jul 2016
    Berichten:
    653
    Locatie:
    Den Bosch
    Petje af hoor! Strak meubel en goed doordacht! Deze ga ik even volgen!

    Robin-S vindt dit leuk.
  23. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Thanks Roel:thumbs:

  24. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk

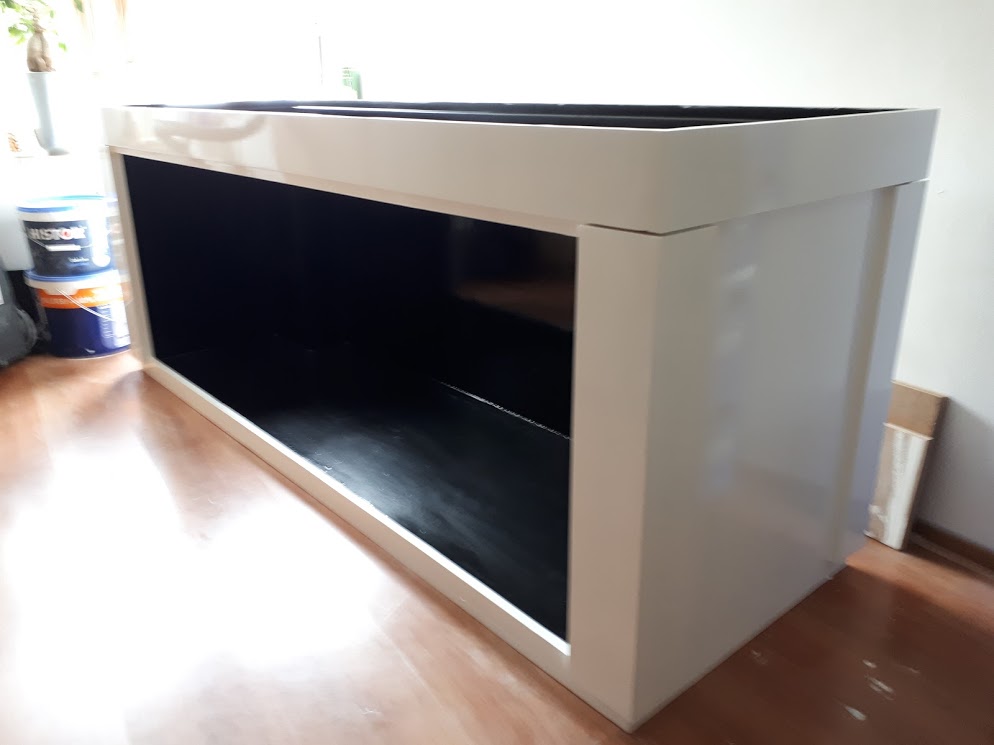

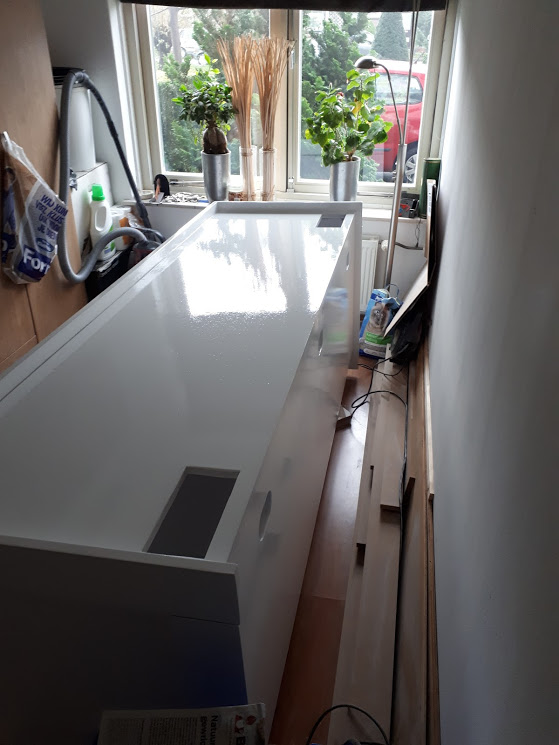

    Inmiddels was had ik het aquarium alweer helemaal strak gemaakt, 2x in de grondverf gezet en 2x afgelakt in uiteraard dezelfde lak als het meubel.
    Op de volgende foto's is te zien dat ik de afwerk/versteviging lijsten op de hoeken van de bak niet helemaal tot aan de onderkant heb gemaakt. De onderlijst had ik al verwerkt in het meubel. Op deze manier 'valt' het aquarium straks strak in het meubel en lijkt het alsof het 1 geheel is. Ik hoop dat jullie begrijpen wat mijn bedoeling is.

    20180402_145901.jpg 20171203_150405.jpg

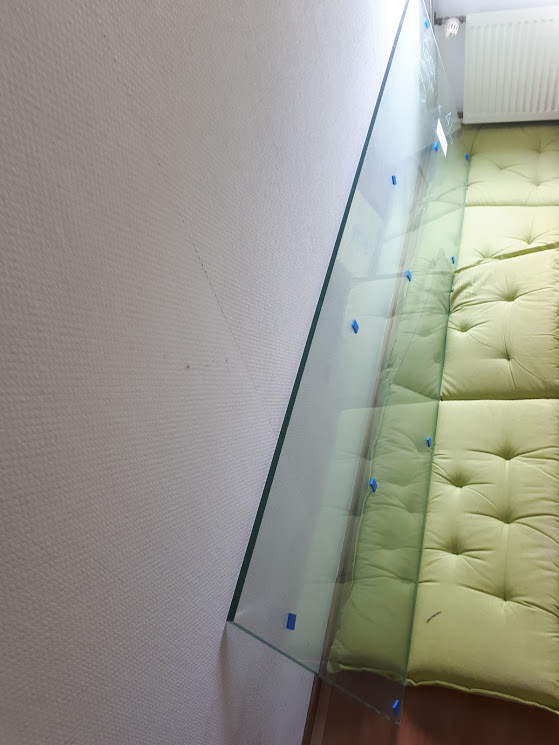

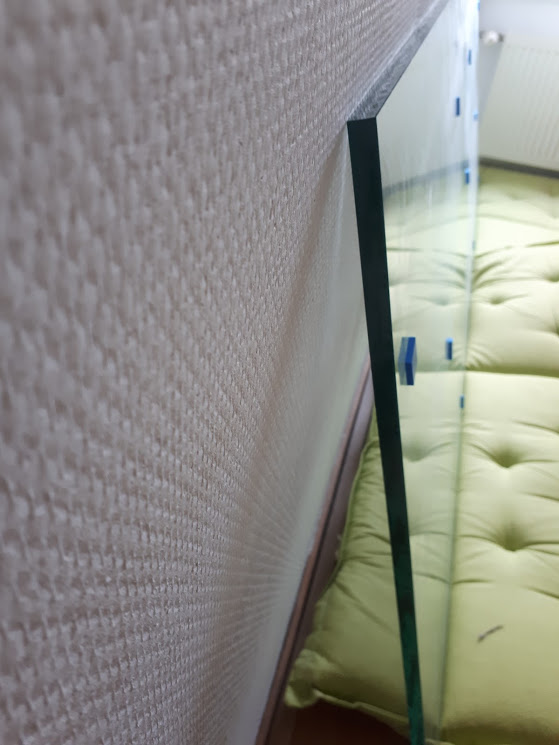

    In de tussentijd had ik ook al het glas besteld. Ik heb gekozen voor 12mm gewoon floatglas. Bij de bestelling had ik aangegeven dat het voor een aquarium was met het vriendelijke verzoek om het glas goed verpakt en zonder krassen aan te leveren. Het was niet nodig om het glas poly te laten slijpen omdat het straks toch strak in de voorkant van het aquarium past en dit scheelt best veel geld aangezien slijpen best duur is. Nog geen uur na mijn bestelling werd ik al gebeld met de vraag waarom ik het niet liet slijpen als het voor een aquarium was? Na een uitleg van mijn kant aan een overigens zeer geïnteresseerde medewerker, vond de bestelling plaats. Ik moet zeggen dat ik zeer tevreden ben over de service van deze leverancier:thumbs:.
    De aangegeven levertijd zou tussen de 8 en 10 werkdagen liggen maar na 5 dagen had ik het al in huis...echt top! En goed verpakt!

    20180604_141644.jpg 20180604_141724.jpg

    Dat is toch best wel een serieus glasplaatje:daisy:.

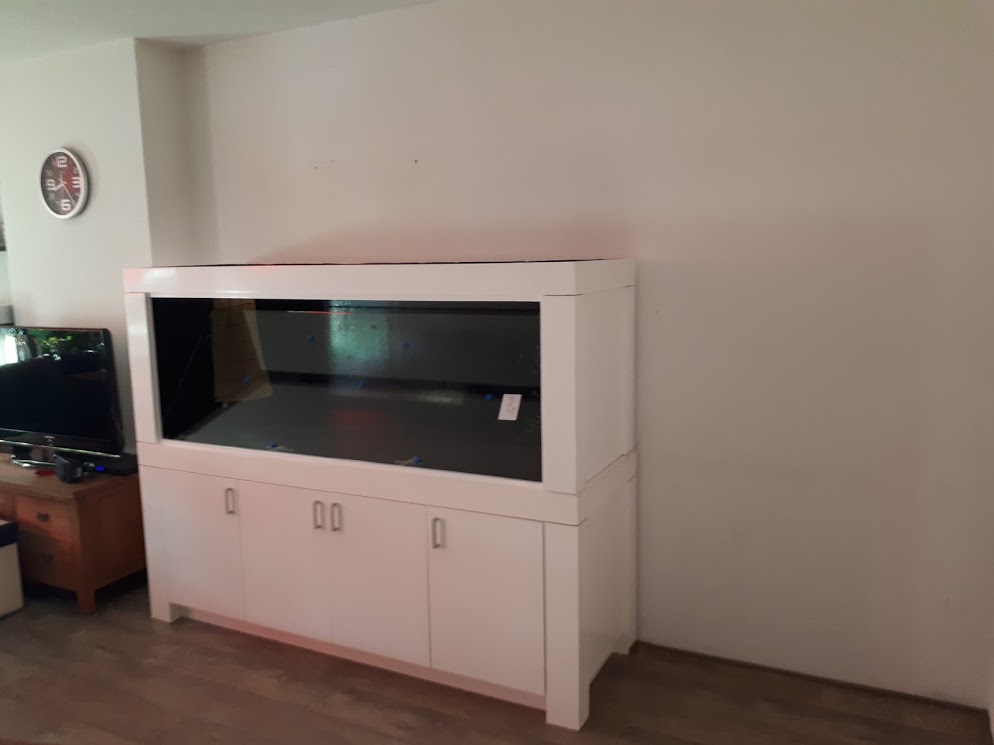

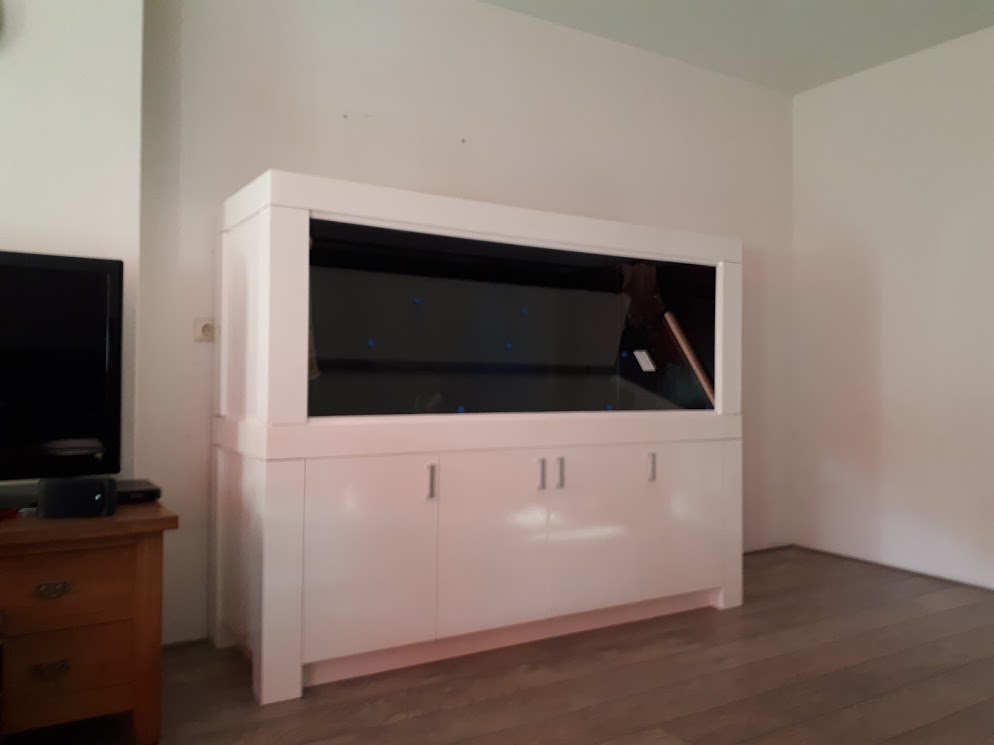

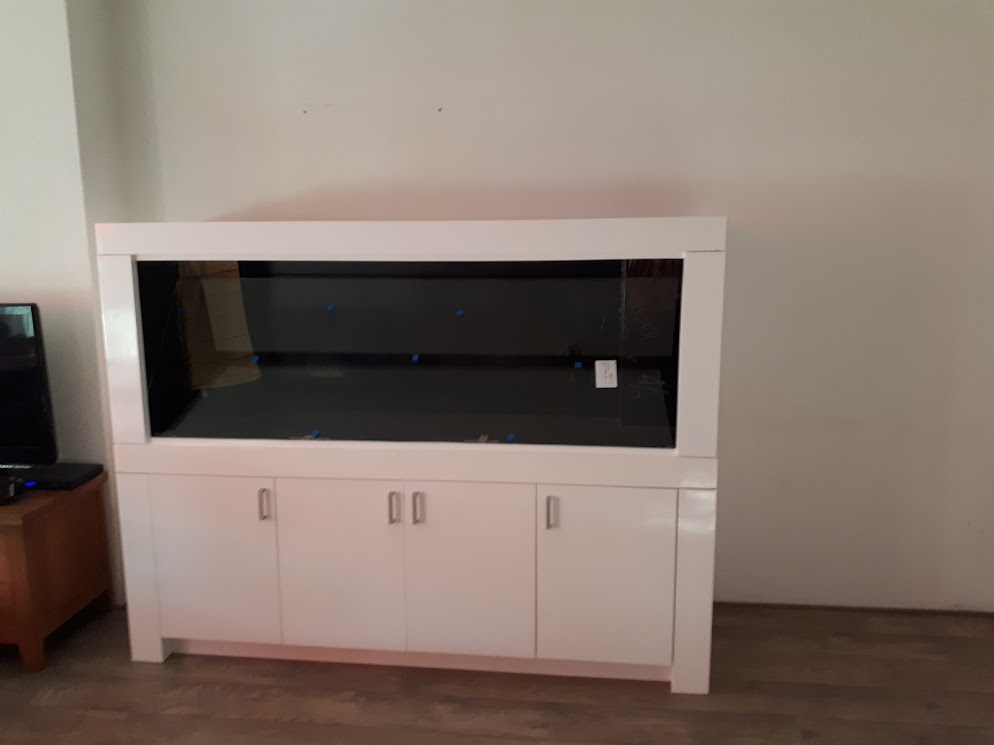

    Nu ik het glas in huis had, werd het tijd om het aquarium op het meubel te plaatsen. Dit was toch best spannend want ondanks dat ik alles 200x nagemeten had, kon ik natuurlijk ook wat over het hoofd zien.
    Gelukkig paste de bak perfect op het meubel en stond alles supergoed waterpas. Uiteraard heb ik dit klusje niet alleen gedaan omdat het geheel best wel aan de zware kant is. Maar met 2 sterke mannen erbij stond de bak zo op het meubel. Omdat ik toch die hulp even voor handen had, hebben we de glasplaat ook maar meteen in de bak gehesen. Dit ging niet heel soepel want ik moest een klein hoekje van een alu hoekprofiel afslijpen. Anders paste het glas er niet in. Daar had ik dus even geen rekening mee gehouden...:oops:. Maar goed, de glasplaat staat in de bak en dat weggeslepen hoekje zit op een plek waar het geen kwaad kan. Uiteindelijk is het dus allemaal gelukt.

    20180605_202424.jpg 20180605_202516.jpg 20180605_202546.jpg

    Tadaaaaa.......

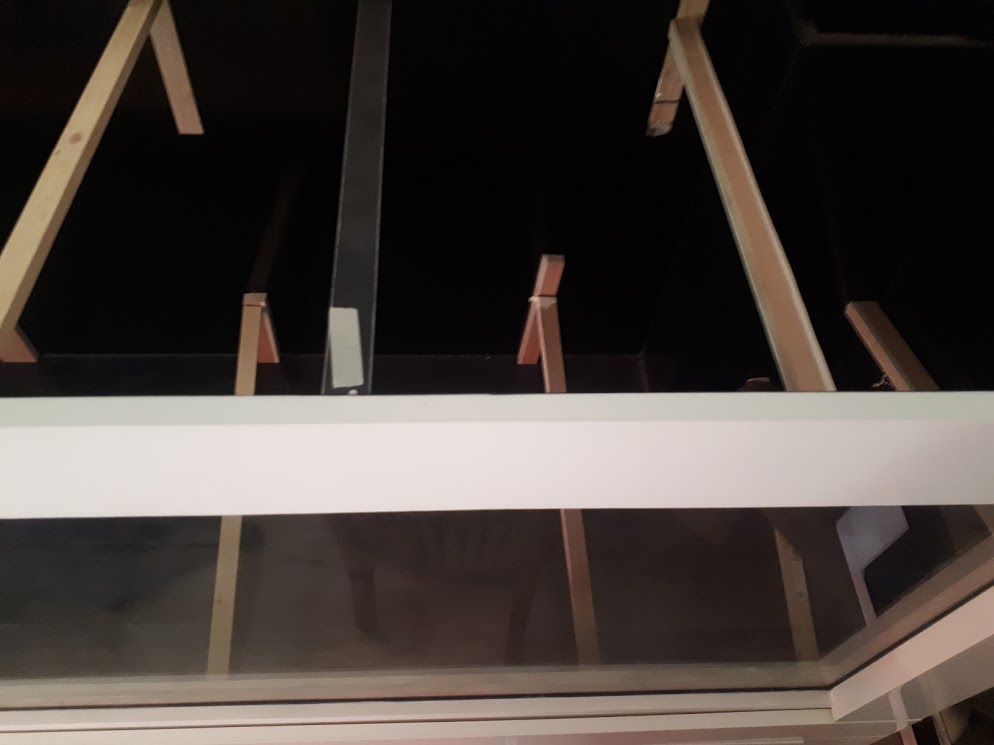

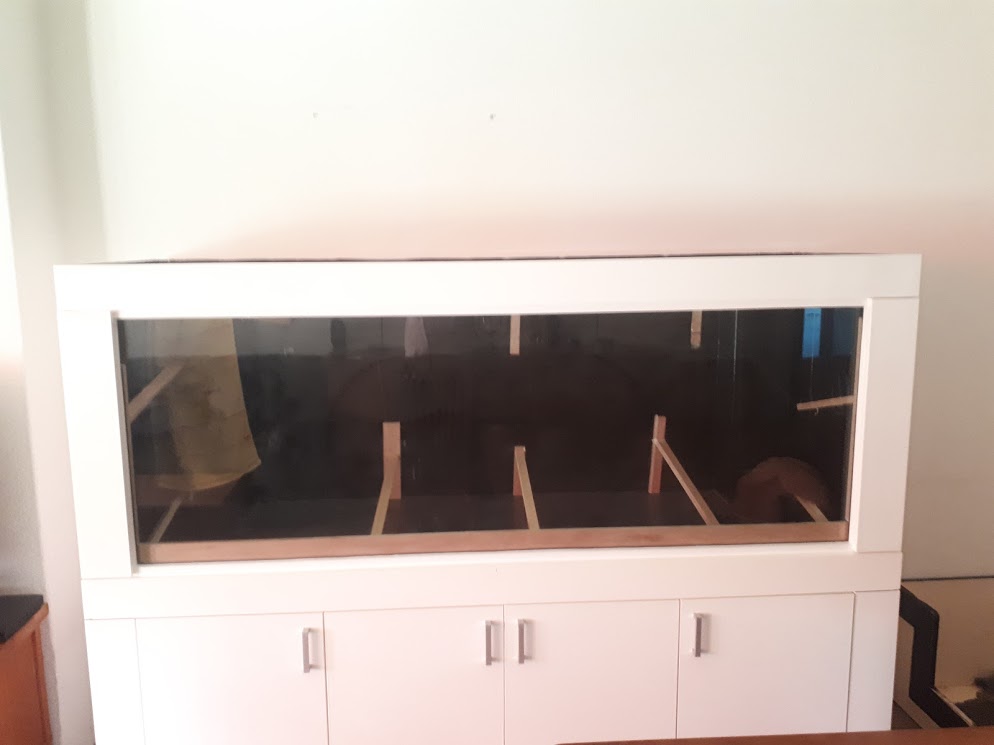

    Op deze foto's staat de glasplaat nog even schuin tegen de overloop/droogkamer te rusten. De volgende dag stond het vastlijmen/kitten van de voorruit op het programma.

    Na eerst het glas met pure aceton te hebben ontvet, kon ik het glas vastlijmen/kitten. Dit deed ik met Bison transparante glaskit. In totaal heb ik 3 kokers kit verwerkt in deze klus. 2 Kokers voor het lijmen en 1 koker voor de afwerking. De glasplaat hield ik op zijn plaats en onder druk middels houten latjes zoals op onderstaande foto's te zien is.

    20180606_165009.jpg 20180606_165124.jpg

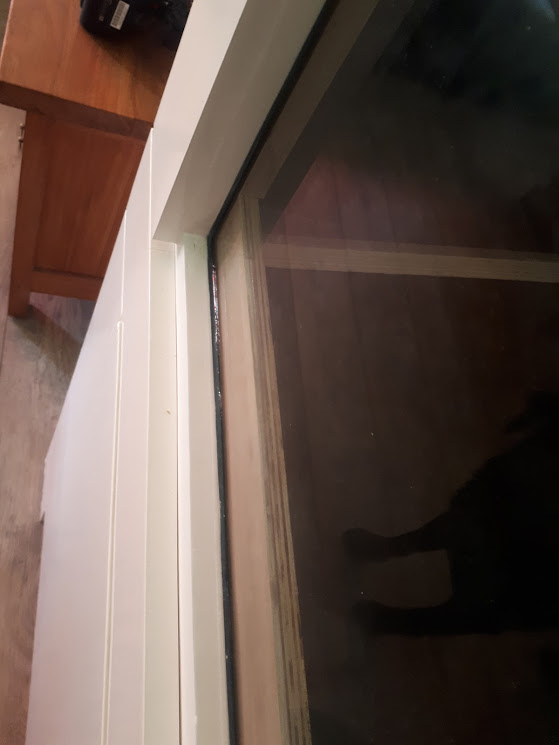

    En strak afgekit!


    Dit heb ik zo een dag of 4 a 5 zo laten rusten zodat de kit goed kon uitharden!

  25. benvo

    benvo

    Lid geworden:
    28 mei 2014
    Berichten:
    3.533
    Locatie:
    Hellendoorn

    Hier heb ik maar één woord voor: PRACHTIG!!

    2 duim op emoticon.jpg

  26. Altispinosa

    Altispinosa

    Lid geworden:
    26 mei 2011
    Berichten:
    5.491
    Locatie:
    Liedekerke Belgie
    Ik deel dezelfde mening van jou Ben 1 woord FANTASTISCH .:stars::stars::stars:

    @ Robin hoeveel uren heb je daar in totaal aan gewerkt :S

  27. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Dank jullie wel heren!
    Hoeveel uren ik hier aan gewerkt heb? Ik durf het echt niet te zeggen. Best wel veel hoor! Ik denk ook dat ik nooit klaar ben:D. Er zijn altijd wel wat verbeter punten.

  28. flipper34

    flipper34

    Lid geworden:
    9 mei 2013
    Berichten:
    3.301
    Locatie:
    Andijk
    :petjeaf::petjeaf:af hoor mooi gedaan
    En wat betreft de uren niet naar vragen of kijken en inderdaad achteraf gezien zijn er altijd punten dat waarvan je denkt had ik beter anders kunnen doen :juggle: maar dat blijft zo
    Voor nu een puik stuk werk afgeleverd:r:D

    Robin-S vindt dit leuk.
  29. Ruben01

    Ruben01

    Lid geworden:
    22 aug 2016
    Berichten:
    5.425
    Locatie:
    Oldenzaal
    Heel mooi gemaakt!:r:r

    Robin-S vindt dit leuk.
  30. Altispinosa

    Altispinosa

    Lid geworden:
    26 mei 2011
    Berichten:
    5.491
    Locatie:
    Liedekerke Belgie
    Stel je voor dat je dat allemaal van begin tot einde zou laten doen dan ben je wel een bom geld kwijt he.

  31. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Nu ik verder even weinig aan de bak kon doen, ben ik begonnen met het bioloog. Zoals eerder vermeld was het de bedoeling om het bioloog in het middelste vak van mijn meubel te plaatsen. Hier zaten nog best wel wat haken en ogen aan. Ik had namelijk niet een meubel gemaakt zoals vele anderen doen middels een frame van balkjes waar je een bioloog zo in kan schuiven. Nee, de ruimte in mijn meubel was beperkt voor een lang bioloog dus moest ik wat anders verzinnen. Ik kon een bioloog maken dat maximaal 85cm breed was. Dat is niet heel veel natuurlijk voor een bioloog maar ik kon wel bijna de volledige diepte van het meubel benutten wat dan wél weer een voordeel was van het ontwerp. Zo kon ik de maten voor het bioloog vaststellen op 85x58x38cm (lxbxh). Dit is nog steeds niet super groot maar bied in ieder geval filtratie dan een potfilter.
    Ik had voor ogen om een 4 vaks bioloog te maken en had daar een vrij apart design voor bedacht. Omdat de breedte beperkt was en de diepte niet, wilde ik over de hele breedte een schot maken. Zo kon ik de water flow het hoekje om laten gaan en zelfs de afvoer en opvoer aan 1 kant van het bioloog maken! Eerlijk gezegd was dit best wel een gok want ik had het nog nooit ergens gezien en wist dus ook niet of het ging werken.
    Het bioloog heb ik ook weer van 18mm multiplex gemaakt. De buitenkant heb ik 2x in de epoxy gezet en de binnenkant 5x. Dit keer geen glasweefsel matjes in de hoeken omdat ik er vertrouwen in had dat de constructie sterk genoeg was. De epoxy had ik op kleur gebracht met 10% witte pigment.
    De tussenschotten werden wel gewoon van glas. Dit glas (6mm) had ik tegelijkertijd met de voorruit besteld maar moest het alleen zelf nog op maat snijden. Eenmaal op maat kon ik het in het bioloog lijmen en dat leverde deze foto's op:


    Waar een kratje bier al niet goed voor is :juggle:


    Ik had ook nog zelf van plexiglas een soort overloopkam geproduceerd die ik hieronder vastlijmde op zijn plek. Hier kan je ook goed zien wat ik bedoelde met de water flow het hoekje om laten gaan...


    Er kwamen dubbele schotten in het bioloog.


    Bij de lfs had ik koraal stekkenroosters gehaald welke ik op maat had gezaagd en op pvc pijpjes had gelijmd. Simpel maar doeltreffend. Zo kon ik de filtermedia op de gewenste hoogte houden:thumbs:

    20180619_101740.jpg 20180619_110603.jpg 20180619_110943.jpg 20180619_112209.jpg 20180619_121948.jpg

    Goed; In het eerste vak kwam dus de afvoer, siporax en bactorings en in de opstart actieve kool (later turfgranulaat).
    In het 2e vak had ik ruimte voor de verwarming (Eheim 300w) en wilde van dit vak een bewegend bed maken met K1. Hierover later meer.
    Het 3 vak heb ik opgebouwd met fijne en grove filtermatten zoals te zien is op de foto's.
    In het laatste vak kwam mijn nieuwe Jecod opvoerpomp (5000 l/h) welke op afstand te bedienen is.

    Ik hoop dat het voor jullie allemaal duidelijk is zo. Eventuele vragen en op of aanmerkingen zijn welkom hoor!

    Gr Robin

    Ruben01 vindt dit leuk.
  32. Markie

    Markie

    Lid geworden:
    20 dec 2017
    Berichten:
    81
    Prachtig project...

    Kort vraagje, is er een reden dat je in vak 1 de Siporax e.d. doet en niet start met iets mechanisch, zoals matten en watten?

  33. Altispinosa

    Altispinosa

    Lid geworden:
    26 mei 2011
    Berichten:
    5.491
    Locatie:
    Liedekerke Belgie
    Het gaat daar als een trein Robin.

  34. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    Dank je man!

    Ik werk altijd op deze manier. In principe werk ik van grof naar fijn om het zo maar te zeggen. Mijn potfilters bouwde ik ook altijd zo op. Waarschijnlijk zijn hier de meningen over verdeeld maar ikzelf heb er het beste gevoel bij.

  35. TS
    TS
    Robin-S

    Robin-S

    Lid geworden:
    12 jun 2013
    Berichten:
    893
    Locatie:
    Reeuwijk
    De bak draait ook al ruim een maand als een trein hé. Maar door wat vrije uurtjes kan ik jullie van update's voorzien;)
