Aquarium meubel ontwerp

Discussie in 'Aquaria en meubels' gestart door World Citizen, 27 jul 2018.

View Users: View Users
  1. World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
    Hey allen,

    Hierbij vraag ik jullie flink te schieten op het functionele ontwerp van mijn nieuwe aquarium meubel.

    Ik wil een lekker stoel met voeten bankje met daarnaast een laag lang meubel met een zeewater aquarium. Het idee is dat ik lekker kan lezen in die stoel met uitzicht op een zeebakje.

    Ik loop tegen wat uitdagingen aan en ben benieuwd wat jullie er van denken. Ik ga gewoon een hele lap tekst schrijven met wat illustraties en hoop dan dat ik nog wat tips tegen kom die ik nog vergeten ben.

    Alvast reuze bedankt!




    Eisen:
    - max 50cm hoog meubel
    ------- Je moet het aquarium in kunnen kijken als je in een lekkere stoel hangt.

    - Full size skimmer
    ------- Zo groot mogelijk. En ik overweeg eigenlijk om er zelf een te maken die ideaal past. Zo moeilijk is het niet. Ik hou bij zout de regel aan dat ik de waarde van de fabrikant door 4 deel. Dus stel hij is voor 400 liter geschikt, dan zet ik hem MAXIMAAL op een 100 liter. Je wilt groter groter groter!

    - sumps op uittrekbare planken
    ------- Ik wil dat eens testen. Als ik ooit mijn laatste zeebak bouw dan wil ik automatisch uitschuivende sumpvakken, dus ik ga hier eerst eens het gemak testen. Ze komen gewoon op planken met wielen te staan, maar ik moet gewoon eens ervaren waar ik allemaal tegenaan loop met zo een ontwerp.

    - heel veel sump ruimte (eigenlijk gewoon meer water)
    ------ Simpele reden: Een druppel ranja in een glas water is iets heel anders dan in een emmer water. Ik wil meer water, en dan nog wat extra meer. Liefst een heel meer.


    - Traditioneel pomp systeem
    ------ Overloop met opvoerpomp. Ik heb ook veel gewerkt met overflow boxen en buizen systemen, en dat gaat prima, maar in deze wil ik het standaard systeem.

    - Heel klein, zodat ik de rest van het meubel er tegenaan kan ontwerpen.
    ------- Het aqua meubel zal een soort blok in het hele meubel worden. Er komt een heel deel aan vast waar ook de doseer pompen en het aanvul systeem in komt.



    Hier een illustratie van ongeveer het resultaat wat ik wil:


    Dan het stuk meubel waar het om gaat:

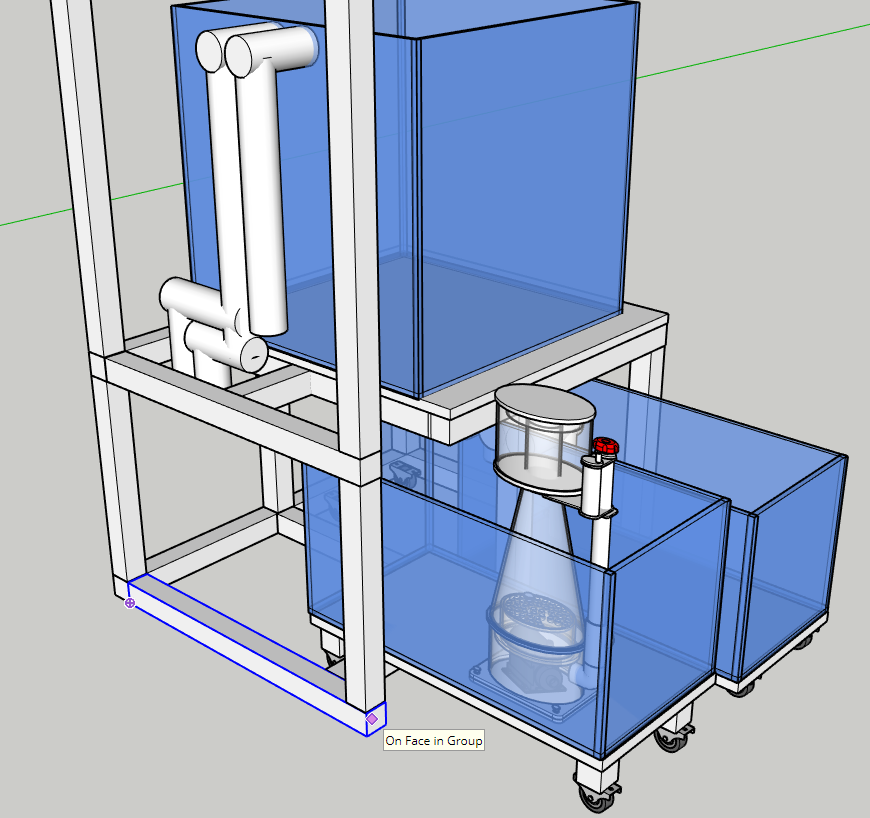

    Hieronder een gifje en wat foto's van het stuk meubel waar jullie op moeten gaan schieten. Ik zal wat contex geven.

    Het meubel is van 44x44mm vuren hout. Hoogstwaarschijnlijk gaan de horizontale balken net een tandje dikker worden, maar dat moet ik nog even testen.

    - Ik ga de balken vastzetten met verschillende metalen hoekdelen. Ik overweeg nog om daar deuvels bij te zetten.

    - De bak ik 55x55x55, de 2 sumpen zijn ieder 60x30x30

    - De sump met de 3 buizen(slangen) erin zal een glazen bak worden waar ik 1 wand uithaal en vervang met acryl.

    - Aangezien de sump onder het meubel uit kan rollen, en ik een full size skimmer wil, is er aan 1 zijkant dus een opening waar die skimmer doorheen schuift. Overigens worden de wielen veel groter dan afgebeeld.

    - Door dat ontwerp krijg ik dus 1 zwevende hoek waar de bak op rust

    - Dit witte pijpen zullen flexibel worden zodat alles een beetje meewerkt als ik de sump eruit trek. Dit geld ook voor de aan en afvoer. De buizen zijn ook niet realistisch ingetekend, maar ter illustratie. Uiteindelijk zullen die helemaal achteraan de hoge sump uitkomen. Ook het aantal zal nog veranderen.

    - De opvoerpomp en opvoer buizen zijn niet weergegeven

    - de sump kan aan 1 kant uit het meubel rollen. Alle 3 de andere zijkanten worden rondom vastgeschroefd met een plaat. Die platen zorgen dus voor stevigheid.

    - Het osmose vak voor automatisch afvullen en de doseerpompen komen in het andere deel van het meubel. In dit hele kleine deel komt dus enkel de bak en de sump.

    - De lamp komt aan de bovenste drager te hangen en de lampenkap word compleet dicht afgewerkt.




    Nu ben ik op zoek naar feedback. Wat zou je anders doen, wat zou je extra doen... vind je het hele plan idioot en verklaar je me voor gek... het mag allemaal. Schiet maar in het wild. Ik zal alles onderbouwend proberen te antwoorden. Ik denk hier nu al een aantal jaar over na en gezien ik nu gratis deze bak kon afhalen zet ik het door.

    Ik heb het meubel echt ontworpen precies op de maximale maat. Als je een idee hebt dan moet het dus passen. Het frame zoals hier afgebeeld mag geen cm breder of hoger worden.

    Alvast reuze bedankt, en het hele project gaat nog wel een jaar duren. Ondanks dat wil ik eigenlijk het liefst morgen al hout halen :D....

    Laatst bewerkt: 27 jul 2018
    sschot vindt dit leuk.
  2. Altispinosa

    Altispinosa

    Lid geworden:
    26 mei 2011
    Berichten:
    5.145
    Locatie:
    Liedekerke Belgie
    Phoe woow van een droom project gesproken ik vind het knap dat je zoiets op poten durft te zetten en hier moet inderdaad wel heel goed over nagedacht worden en ga je beslist niet over 1 nacht ijs.
    Dat je de sumbs eruit wil rollen is een perfect idee en die gif is zeer mooi om te zien langs elke kant.
    Ook al zal het een jaar duren toch wil ik je nu al alvast alle succes toewensen.:petjeaf::r

    World Citizen vindt dit leuk.
  3. TS
    TS
    World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
    Thanks :)

    Het frame zal toch binnen een paar weken in elkaar zitten. De hele techniek zat wat langer duren, maar het meubel moet binnenkort klaar zijn. Er komt een interieur wijziging aan en dan moet dit meubel af zijn.

    Altispinosa vindt dit leuk.
  4. TS
    TS
    World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
  5. Altispinosa

    Altispinosa

    Lid geworden:
    26 mei 2011
    Berichten:
    5.145
    Locatie:
    Liedekerke Belgie
    Ik ben benieuwd en zoveel mogelijk foto's posten he als je wil dan kunnen wij ook mee watertanden.

  6. Dirk Bazuin

    Dirk Bazuin

    Lid geworden:
    16 mei 2009
    Berichten:
    6.563
    Locatie:
    Delft
    Bruin zeewater kleurt mooi bij Vurenhout.

  7. jessicapilon

    jessicapilon Beheerder Beheer

    Lid geworden:
    12 feb 2011
    Berichten:
    81.533
    Locatie:
    Groningen

    Dat gaat toch niet samen volgens mij:D:D

  8. Killerfish

    Killerfish

    Lid geworden:
    13 mrt 2011
    Berichten:
    4.695
    Locatie:
    Hellendoorn
    Ziet er goed uit en goed over nagedacht. Waar ik aan moet denken is dat als je de buizen afsluit die van de bak naar d sump gaat, zijn deze dan 100%af te sluiten of zullen deze toch heel iets lekken. Gezien je de bak er onderuit haalt, vangt niks het water meer op. Dat het niet op je vloer of in je meubel lekt

  9. Fuubs

    Fuubs

    Lid geworden:
    25 dec 2016
    Berichten:
    557
    Hi citizen,

    Tof project! Even naar je constructie gekeken en wat ik persoonlijk anders zou doen/vragen over heb:

    - het meubel staat (los van wat leidingwerk) los van het aquarium en sump gedeelte?
    - de dragers boven de bak (waar ook verlichting en plaatwerk aanhangt) zou ik meer ondersteunen, misschien met schoren die achter het plaatwerk vallen.
    - de hoge staanders (links van je skimmer) door laten lopen, scheelt weer zagen.
    - de middelste staanders onder het aquarium zitten vrij ver naar het midden van het aquarium. Voor moet dat ivm je sump, maar ik zou er achter wel ook of 1 onder de hoek bij plaatsen of de bestaande daar naar opschuiven.
    - het plaat werk voor de sump/skimmer bestaat nu uit 2 delen en je moet ze beiden weghalen/open doen om de sump met skimmer eruit te halen. Is het mogelijk daar een L-vorm van te maken, zodat je er maar 1 open hoeft te maken?

    Het is allemaal een beetje gemierenneuk. Succes met het project, kan niet wachten op het opbouw topic! :thumbs:

  10. flipper34

    flipper34

    Lid geworden:
    9 mei 2013
    Berichten:
    3.101
    Locatie:
    Andijk
    Nou 1 oog lezen en 1 oog kijken zeewater aquarium :juggle::D:D

    jessicapilon en Altispinosa vinden dit leuk.
  11. TS
    TS
    World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
    Goed punt. Ik twijfel hier, maar ik denk het wel ja. Als ik die buizen van slangen maak dan veren ze wel mee en als ze lang genoeg zijn dan blijven ze dus in de sump hangen als ik die uitschuif. Ik twijfel nog of ik dat doe, of dat ik er kogelkranen inzet.

    Thanks!

    - het meubel staat (los van wat leidingwerk) los van het aquarium en sump gedeelte?
    Uhh :) Wat? Als je het hele blok bedoeld dan ja. Het overige deel van het meubel moet een beetje modulair zijn. Het gaat helaas niet zoals ik echt wil, maar voorruit... mocht ik verhuizen en het hele meubel in spiegelbeeld moeten zetten, dan zal ik helaas wat aan moeten passen.


    - de dragers boven de bak (waar ook verlichting en plaatwerk aanhangt) zou ik meer ondersteunen, misschien met schoren die achter het plaatwerk vallen.
    Ja die heb ik eigenlijk een beetje voor de show ingetekend. Ik wil dat als ik de kappen rond de lampenkap eraf haal om in de bak te werken, dat de verlichting blijft hanen. Dat frame zal inderdaad wat uitgebreid worden. Hoogstwaarschijnlijk leunt hij aan de voorkant op de bak, of ik zet er inderdaad schragen in, maar die mogen dan niet in de weg zitten. Ik kan ook overwegen om dat stukje van metaal te maken.

    - de hoge staanders (links van je skimmer) door laten lopen, scheelt weer zagen.
    Ja klopt, maar nu is de horizontale drager het langs. Deze leunt nu op de verticale dragers. Als ik het doe zoals jij zegt, dan hangt die horizontale drager aan die achter steunpaal, en leunt hij er niet op. Zoals ik het getekend heb is mijn lampenkap gedeelte zwakker, maar dat los ik liever op dan dat ik stevigheid uit het ondermeubel haal. Goed punt!


    - de middelste staanders onder het aquarium zitten vrij ver naar het midden van het aquarium. Voor moet dat ivm je sump, maar ik zou er achter wel ook of 1 onder de hoek bij plaatsen of de bestaande daar naar opschuiven.
    Klopt! Ik ga die poot zo veel mogelijk in de hoek zetten zodat de zwevende hoek zo klein mogelijk is. Ik heb alles al thuis staan, dus maak een proefsetup. Ik kan namelijk ook de bak iets verder naar voren zetten. Als ik die 5 cm naar voren zet dan word het geheel exponentieel steviger. Ik moet dat even in praktijk zien...

    - het plaat werk voor de sump/skimmer bestaat nu uit 2 delen en je moet ze beiden weghalen/open doen om de sump met skimmer eruit te halen. Is het mogelijk daar een L-vorm van te maken, zodat je er maar 1 open hoeft te maken?

    Andersom. Als ik die laagste sump eruit trek dan zit ik tegen die 3 buizen van de hoge sump aan. Ik kan dat weer flexibel maken met overlengte, of ik zaag ze wat hoger af. Als ik de bak met de skimmer eruit trek dan kan dat zonder de lage sump eruit te trekken. Ik kan achterin het meubel de 2 sumpplaten met elkaar verbinden zodat je ze er altijd samen uittrekt, maar ik twijfel ik dat handiger vind.

    Het is allemaal een beetje gemierenneuk. Succes met het project, kan niet wachten op het opbouw topic! :thumbs:
    Nee ik ben hier juist heel blij mee. Al die dingen die je opnoemt kwam ook hier voorbij, en 20 ogen zien veel meer dan maar 2 ogen. Dus dank!

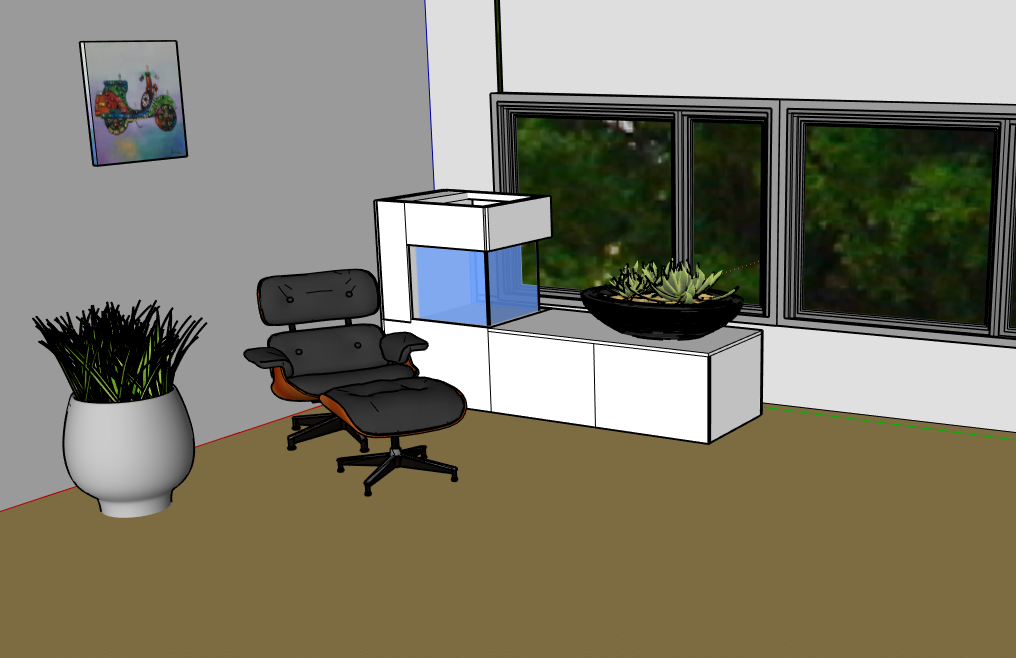

    Hier nog een snelle impressie van het resultaat:


  12. Altispinosa

    Altispinosa

    Lid geworden:
    26 mei 2011
    Berichten:
    5.145
    Locatie:
    Liedekerke Belgie
    Deze impressie bevalt mij voor de volle 200% WC.:stars::smitten::thumbs:

    World Citizen vindt dit leuk.
  13. TS
    TS
    World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
    Nog een idee wat wel weer wat stevigheid kost...

    Hier is de uitvoerbuis helemaal naar voren gehaald, en de staande draagpaal dus wat naar achteren gezet.


  14. NicoleE

    NicoleE

    Lid geworden:
    27 jul 2013
    Berichten:
    3.308
    Locatie:
    Sittard
    Jij bent een talent met tekenen!

    World Citizen en Altispinosa vinden dit leuk.
  15. lbakker

    lbakker

    Lid geworden:
    30 jun 2014
    Berichten:
    846
    Locatie:
    Noord Holland
    Hi WC,

    Ziet er goed uit, een mooi meubel.
    Waar ik rekening mee zou houden is dat er voldoende ruimte is voor de afschuimer, ik weet dat je verteld heb dat je mogelijk zelf een afschuimer ga maken maar zoals ik het nu zie zal de waterhoogte in de bak waar de afschuimer komt zeker 25cm zijn wat voor veel afschuimers te veel is en de afschuimer op een verhoging geplaatst zal moeten worden. Ook de ruimte die er nu is om de beker eraf te halen lijkt erg krap wat lastig kan zijn bij het onderhoud elke 3 tot 4 dagen (ik ga er vanuit dat de wieltjes niet gebruikt worden voor het legen van de opvangbeker).

    World Citizen vindt dit leuk.
  16. TS
    TS
    World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
    Ja klopt. Ik heb achter het aquarium ongeveer 20cm ruimte voor een afschuimer. Hij zal inderdaad op een verhoging komen staan. Normaal gesproken maak ik altijd een aftappunt op mijn beker, dus ik boor aan de onderkant een gat en lijm daar en koppelstukje voor slang op. Met een kraantje op de slang kun je die dan aftappen.

    Ik wil inderdaad niet vaak de sumpen eruit schuiven. Dit is vooral voor kwartaal schoonmaak en in de lage 2e sump komt een vakje voor dieren die even apart moeten.

    Maar ja het zal krap worden. Een BM zou denk ik niet passen, dus vandaar dat ik overweeg een eigen te maken. Die zou ik dan ook precies op de juiste diepte kunnen berekenen waardoor hij niet op een verhoging hoeft.

    Ik ben ooit naar een open dag van een Design en ontwerp opleiding gegaan :D wellicht heeft het geholpen... .

    Altispinosa, NicoleE en lbakker vinden dit leuk.
  17. flipper34

    flipper34

    Lid geworden:
    9 mei 2013
    Berichten:
    3.101
    Locatie:
    Andijk
    Mooi plaatje upload_2018-7-28_11-38-48-png.png 1 opmerking zie dat de bak voor het raam staat gedacht aan alg ontwikkeling en warmte opbouw

    Altispinosa en RichD1011 vinden dit leuk.
  18. RichD1011

    RichD1011

    Lid geworden:
    3 dec 2015
    Berichten:
    5.636
    Locatie:
    Driebergen
    Dat viel mij ook al op.

    had je daar als iets voor WC?

    heb niks met zeewater, maar vind je plan en voorlopige uitwerking al wel helemaal fantastisch!

    World Citizen vindt dit leuk.
  19. tuinkabouter

    tuinkabouter

    Lid geworden:
    18 jan 2010
    Berichten:
    4.456
    Locatie:
    alkmaar
    Zou opteren voor 2 kleinere skimmers ipv 1 grote zodat alle liggers in je meubel doorlopend zijn en je een kleiner risico heb op doorzakking en een klapbak

    World Citizen, Altispinosa en bderooij vinden dit leuk.
  20. Altispinosa

    Altispinosa

    Lid geworden:
    26 mei 2011
    Berichten:
    5.145
    Locatie:
    Liedekerke Belgie
    Hier zijn specialisten aan het antwoorden.:thumbs:

    World Citizen vindt dit leuk.
  21. tuinkabouter

    tuinkabouter

    Lid geworden:
    18 jan 2010
    Berichten:
    4.456
    Locatie:
    alkmaar
    Acrylaat op glas verlijmen schijnt trouwens ook niet zo best te gaan omdat de glaskit niet goed op acrylaat hecht en acrylaat lijm niet hecht op glas

    World Citizen vindt dit leuk.
  22. TS
    TS
    World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
    Uhm, ik heb het eigenlijk semi genegeerd :D. Voor zonlicht ben ik niet bang, ik ben er bij zee juist heel erg blij mee. De bakken die veel zonlicht krijgen deden het bij mij beter, maar dan moet je niet als een idioot je bak vol vis zetten en voeren alsof je gras zaait. Daarnaast is het ideaal voor foto's :D. Maar zonder gekheid als je een zeebak niet overbevolkt en alles gewoon netjes in balans is, dan maakt zonlicht niet uit.

    Temperatuur wel.. en dat is een risico wat ik neem. Ik wil eigenlijk geen concessies doen aan het meubel en de looks. Ik heb wel overwogen om de overloop aan de raamkant te doen, maar het hele meubel word dan veel te diep. Tevens staat er dan een glaskant naar de muur. Ik doe eigenlijk liever wat aan zonwering dan dat ik de bak moet gaan aanpassen. Er komt sowieso een koeler op trouwens.


    Ja dit heb ik ook overwogen, en zelfs om heel creatiefs iets horizontaals te maken. Maar er is 1 goude regel in skimmer gebied en dat is dat je wilt dat je water ongeveer 2 minuten in aanraking is met belletjes. Sommige stoffen doen er even over om geskimmed te worden. Ik heb dus liever een hele grote ruimte met bruisend water dan 2 kleine. Ik heb eigenlijk niet zo goede ervaringen met Nano/ mini skimmers. Ik ben hier echt van het Groter is beter.

    Een van de hoofdeisen is dan ook een fullsize skimmer en die consessie wil ik ook niet doen.


    Ah goed dat je het zegt, dan moet ik me er eerst in verdiepen. Ik was van plan om die want iets te groot te maken zodat ik hem van 2 kanten kan afkitten, en dat mag dan ook met ruime voldoende kit. Het hoeft er niet ideaal mooi uit te zien.
    Als dit niet werkt, dan ben ik niet zo blij :), dan zou ik OF overstappen op een overloop systeem (veel ervaring mee), of er dan ipv acryl een glaswant met boringen in te zetten. Dat laatste staat me niet aan.


    Overigens kunt je hier nog wat meer info vinden over het ontwerp:
    https://gathering.tweakers.net/forum/list_message/55945999#55945999

    RichD1011 vindt dit leuk.
  23. TS
    TS
    World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
    Eigenlijk zit ik ook nog met een ander probleem....

    Het meubel word zo 10 cm te hoog. Doordat ik die ene bak moet verhogen zit ik met dat probleem, en ik zou dat op kunnen lossen door de waterstand in de 2e bak iets te verlagen.

    Ik schiet op een meubelhoogte van 50cm, en zoals ik het nu heb zit ik op krap 62cm

    (ik wil standaard sump bak maten 60x30x30... ik wil zo veel mogelijk maatwerk aan de sump vermijden.)

  24. flipper34

    flipper34

    Lid geworden:
    9 mei 2013
    Berichten:
    3.101
    Locatie:
    Andijk
    Klopt als een bus die twee materialen gaan niet samen
    acrylaat lijmen https://kunststofplatenshop.nl/plexiglas-lijmen/ probleem is dat de lijm die gebruikt moet worden niet voor andere materialen geschikt is

  25. TS
    TS
    World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
    Oke dat gaat een uitdaging worden :D, Overigens heb ik hier grote platen Acryl liggen van 2cm dik.. dus, ik kan eventueel mijzelf eens gaan leren hoe je daar bakken mee maakt. Ik vind het alleen een beetje eng :D

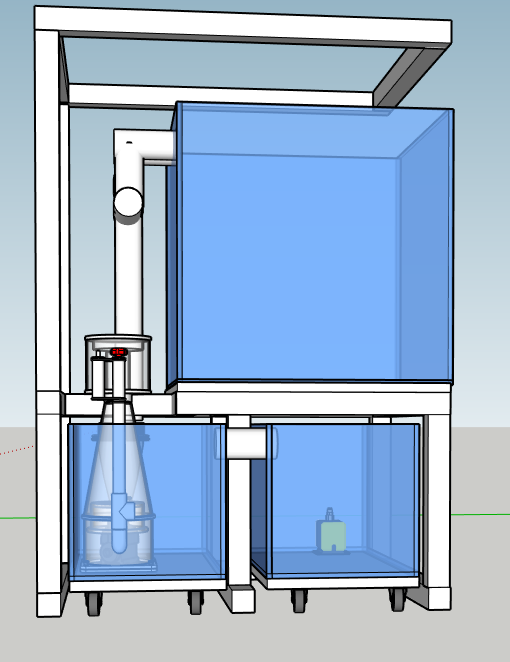

    Ik overweeg het zo te doen. De 2 sumps staan nu even hoog.


  26. flipper34

    flipper34

    Lid geworden:
    9 mei 2013
    Berichten:
    3.101
    Locatie:
    Andijk
    Zolang het bij 1 materiaal acrylaat blijft gaat het wel al blijft het een materiaal met een eigen gebruiksaanwijzing en bewerking
    Succes ziet er mooi uit je ontwerp

    World Citizen vindt dit leuk.
  27. Fuubs

    Fuubs

    Lid geworden:
    25 dec 2016
    Berichten:
    557
    Ik blijf het "zwevende" hoekje een beetje spannend vinden :sorry:

    Verder heb ik 0 verstand van zout water/sumps, etc. Maar moet die skimmer in die linker bak staan? Of kan zoiets ook buiten een bak geplaatst worden (er boven)?

    En even gewoon uit intresse: hoe wordt het waterniveau in de tweede bak bepaalt/bewaakt?

    World Citizen vindt dit leuk.
  28. TS
    TS
    World Citizen

    World Citizen

    Lid geworden:
    16 mei 2018
    Berichten:
    766
    Ik ook !!

    Ja maar dat wil ik niet. Hij moet daar ongeveer komen waar hij nu staat.

    Er komt in het andere deel van het meubel een 5 liter vat te staan met osmose water. Er hangt een waterlevel sensor in het laatste vak en met die sensor regel ik dus ook meteen het hoogteniveau in die bak.


    Ik zit eraan te denk dit te gebruiken.
    (moest ff weer eens AE gebruiken dus met fancy 3d tekst :) )


    Altispinosa vindt dit leuk.
  29. Fuubs

    Fuubs

    Lid geworden:
    25 dec 2016
    Berichten:
    557
    En toch naar 34x34, ipv 44x44?

    En als die sensor hoog niveau meet dan gebeurt er wat? Klepje ergens?

  30. Markie

    Markie

    Lid geworden:
    20 dec 2017
    Berichten:
    48
    Zwevende hoek kun je opvangen met 44x69 balk of door een massief houten paneel, 28mm of zo, te gebruiken als onderplaat voor de bak. Of beiden maar wellicht geeft dat problemen met de hoogte...
